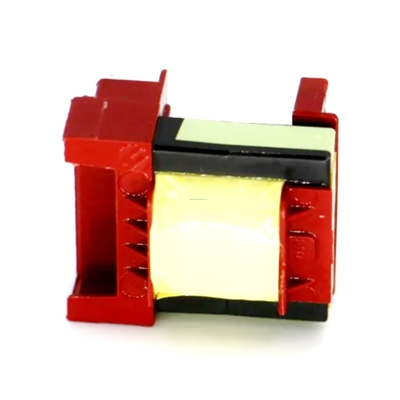

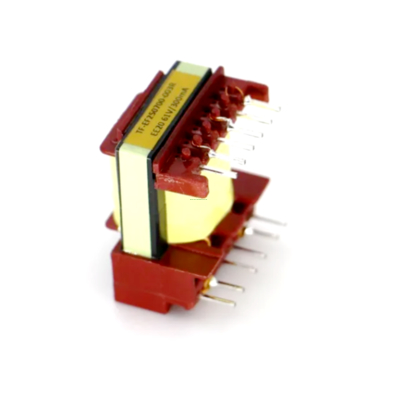

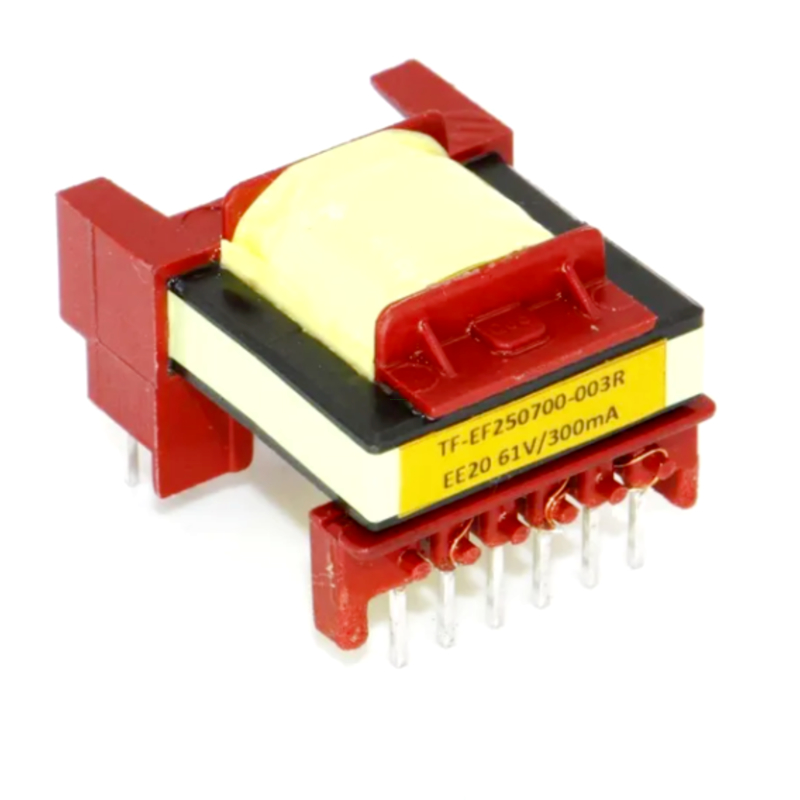

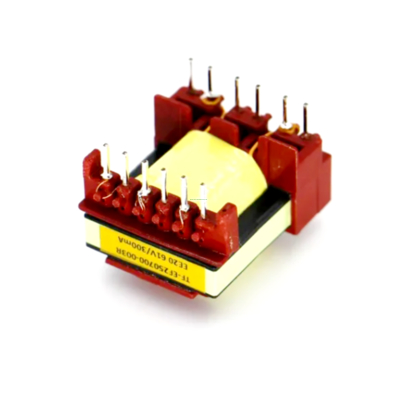

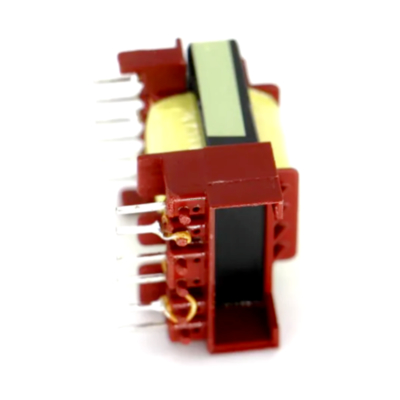

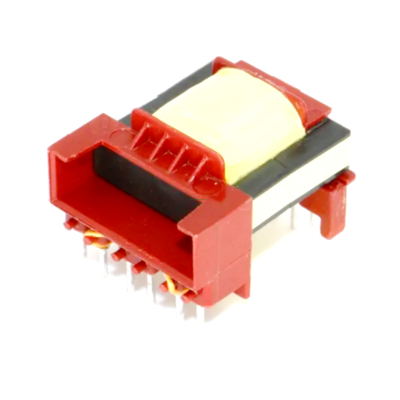

Transformadores de Alta Frequência de Núcleo de Ferrito Efd (EFD25) personalizados

Customized Efd Ferrite Core High Frequency Transformers (EFD25)

Detalhes do produto:

Lugar de origem:	China
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Número do modelo:	IKP-LF-EFD25

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1000
Preço:	0.52-0.55
Detalhes da embalagem:	caixa de cartão
Tempo de entrega:	10-15 dias
Termos de pagamento:	C/C, T/T
Habilidade da fonte:	100,000/semana

contacto

Descrição de produto detalhada

Informações Básicas

Modelo NO.

IKP-LF-EFD25

Núcleo

Transformador de núcleo

Método de resfriamento

Transformador a seco

Tipo de enrolamento

Transformador de enrolamento separado

Certificação

ISO9001-2000, ISO9001, CCC

Uso

Transformador monofásico

Características de frequência

Alta frequência

Formato do núcleo

Efd

Marca

Ikp

Pacote de transporte

Caixa e bandeja

Especificação

SÉRIE EFD

Marca registrada

IKP-ELEC

Origem

Hefei, China

Código HS

85043190

Capacidade de produção

50000PCS/Semana

Descrição do produto

CARACTERÍSTICAS:
1. Frequência de operação: 50~200KHz
2. Pequeno vazamento de fluxo magnético, alta densidade de potência, adequado para design plano.
3. A frequência de energia devido ao trabalho, regulamentos de segurança e outros requisitos do nível de temperatura diferente mudará.

Parâmetros de desempenho físico e elétrico

Tipo	Estrutura da forma	Dimensão						Faixa de potência
Tipo	Estrutura da forma	A	B	C	D	E	F	Faixa de potência
EFD10	SMD	12.0Máx	5.1±0.5	14.6±0.5	0.3±0.1	2.54±0.3	12.4±0.5	12W Máx
EFD12		14.0Máx	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15W Máx
EFD15		16.5Máx	7.5±0.5	14.8±0.5	0.4±0.1	2.4±0.3	21.4±0.5	25W Máx
EFD20		22.0Máx	9.6±0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30W Máx
EFD25		26.5Máx	12.6±0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45W Máx
EFD30		31.5Máx	11.8±0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	100W Máx
EFD40		49.0Máx	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350W Máx
EFD50		57.0Máx	12.7±0.5	48.7±0.5	4.6±0.3	5.0±0.3	72.4±0.5	650W Máx
EFD15	Horizontal	16.0Máx	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	13.8±0.5	20W Máx
EFD20		21.0Máx	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25W Máx
EFD25		26.0Máx	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45W Máx
EFD30		32.0Máx	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	100W Máx
EFD40		41.5Máx	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350W Máx
EFD50		52.0Máx	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550W Máx
