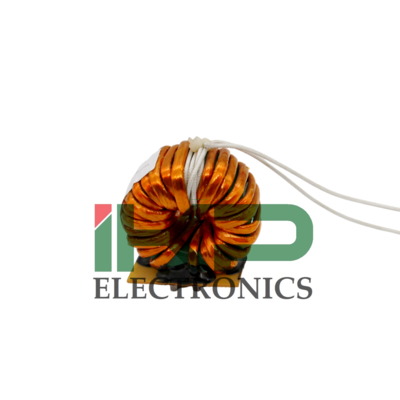

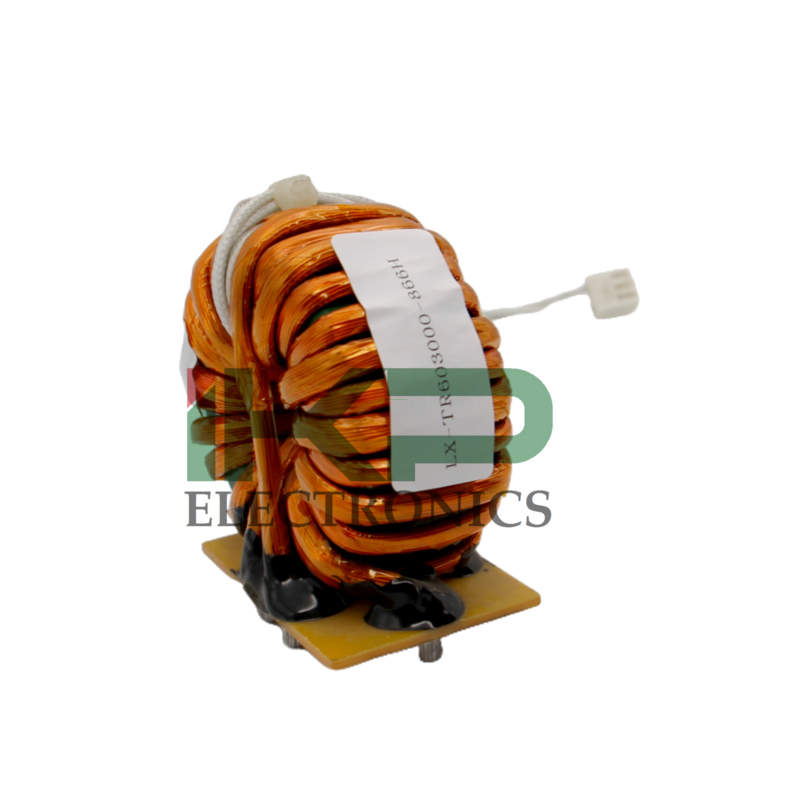

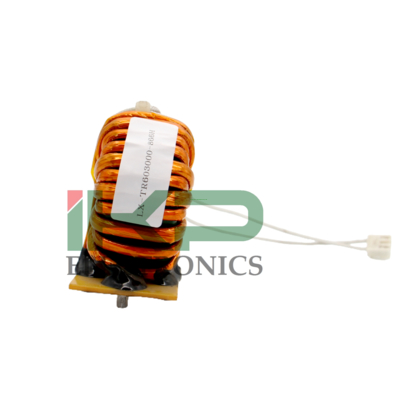

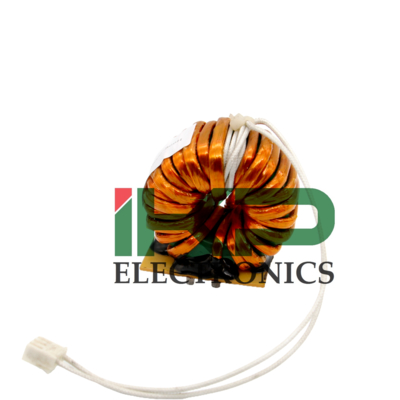

Name: IKP-PTT-130-80-50 Modelo 500/630A Transformador de potência toroidal de núcleo de liga amorfa de corrente de soldagem para máquina de soldagem de inversor
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-130-80-50
Price: 22.00 USD
Availability: InStock

Casa Produtos Transformadores de alta frequência

IKP-PTT-130-80-50 Modelo 500/630A Transformador de potência toroidal de núcleo de liga amorfa de corrente de soldagem para máquina de soldagem de inversor

IKP-PTT-130-80-50 Model 500/630A Welder Current Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

Detalhes do produto:

Place of Origin:	CHINA
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Model Number:	IKP-PTT-130-80-50

Condições de Pagamento e Envio:

Minimum Order Quantity:	1000
Preço:	20.00-25.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

contacto

Descrição de produto detalhada

Informações básicas.

Modelo N.O.

Série IKP-PT100*60*20

Núcleo

Transformador de liga amorfa

Método de arrefecimento

Transformador de tipo seco

Tipo de enrolamento

Transformador de dois engrenagens

Certificação

ISO9001-2000, ISO9001, CCC, RoHS

Utilização

Transformador monofásico

Características de frequência

Frequência elevada

Forma do núcleo

Anel

Marca

OEM

Pacote de transporte

Cartão

Especificações

T100*60*20

Marca comercial

IKP

Origem

China

Código do SH

85045000

Capacidade de produção

500000/ano

Descrição do produto

IKP-PTT-130-80-50 Modelo 500/630A Transformador de potência toroidal de núcleo de liga amorfa de corrente de soldagem para máquina de soldagem de inversor

Normalmente, os transformadores de pulso de ponta única do inversor de soldagem por arco de alta potência exigem que os núcleos do transformador tenham baixas perdas de alta frequência, altos Bs e baixo Br.Assim, filtro de saída e energia armazenada indutividade exigida as características de alta BsNeste caso, fizemos um tratamento magnético horizontal em liga nanocristalina para fabricar os núcleos de transformadores com baixo Br e permeabilidade constante.

A IKP ELECTRONICS é um dos principais fabricantes de componentes de liga não cristalina e nanocristalina de alto desempenho.Reator não cristalino para inversor solar e indutividade do filtro de modo comum EMC, especialmente têm um nível técnico excepcional e excelente qualidade, permitindo aos nossos clientes obter vantagens em domínios competitivos essenciais.

A política de gestão da IKP de "qualidade em primeiro lugar, crédito em primeiro lugar e praticidade enfatizada", focada no desenvolvimento e produção de produtos.A satisfação do cliente é o nosso objetivo.Desejamos a vossa atenção e apoio, vamos trabalhar juntos para o nosso benefício mútuo.

Vantagens:
1Novo material: o núcleo magnético de liga nanocristalina tem alta resistividade, alta permeabilidade magnética, alta intensidade de indução magnética de saturação e alta estabilidade de temperatura.
2. Novo design: A estrutura do novo enrolamento é mais compacta e a perda de energia é muito pequena. A indutividade de vazamento é de apenas 2 ~ 20uH, que é um décimo do de transformadores semelhantes.Por conseguinte,, a concepção do sistema torna-se simples e conveniente.
3Dimensões menores e capacidade maior: Cada grama de material nanocristalino do novo transformador pode realizar conversão de potência de 15W-25W (geralmente apenas 8-9W) a frequência de 20KHz.
4Segurança, alta eficiência, poupança de energia: a perda extremamente baixa faz com que a eficiência do transformador seja superior a 99% e a taxa de continuidade de carga atinja 100%.Há um bom isolamento entre o primário e o secundárioEm comparação com os transformadores tradicionais, os novos transformadores têm vantagens e alternativas incomparáveis.

Aplicação:
Os materiais amorfos e nanocristalinos podem substituir os materiais de ferrita.Fornecedores de alimentação em corrente contínua de alta potência de inversores de alta frequência para uso civil e industrial, carregador, máquina de soldadura por inversor, fonte de alimentação de galvanização, equipamento de carregamento de veículos elétricos, fonte de alimentação de aquecimento por indução de alta frequência,Fonte de alimentação de arco de pulverização por inversor de alta frequência, fonte de alimentação de aquecimento de tubulação de solda, fonte de alimentação de superfície de deposição de faíscas elétricas, fonte de alimentação de carregador de alta potência, fonte de alimentação de comutação, fonte de alimentação de inversor, fonte de alimentação ininterrupta,etc.

EXEMPLO E DESCRIÇÃO DA ORDEM:
São necessárias entradas e saídas;
Requisitos de pressão
Cobre ou alumínio;
Tamanho do produto, tais como diâmetro, altura, comprimento dos condutores;
As amostras são cobradas, seguimento na ordem;
É preferível dispor de desenhos ou amostras de produtos em espécie;
Pague 50% de adiantamento, os outros 50% para entrega.
O transformador inversor transformador principal precisa ser personalizado de acordo com requisitos específicos, não há inventário padrão.A selecção dos materiais e os processos de produção determinam preços finais diferentes.

Especificações do produto:

Modelo	Tamanho do núcleo(mm)					Tamanho da base			Cruzamento eficaz	Magnético	Recomendado
									Cruzamento eficaz	caminho		potência
						(mm)			- área de secção	caminho		potência	Corrente de solda
						(mm)			- área de secção	comprimento		P ((f=20kHz)	Corrente de solda
									S(cm2)
	OD	Identificação	H		OD		Identificação	H
	OD	Identificação	H		OD		Identificação	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2 a 4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2 a 4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT-100-60-20	100	60	20	105			56	23	2.80	25.1		4 a 5	160/200A

IKP-PTT-104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT-104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT- 105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT-120-60-30	120	60	30	125			57	35	6.30	29.8		8 a 15	400/500A

IKP-PTT-120-70-30	120	70	30	125			67	35	5.25	29.8		6 a 10	315-400A

IKP-PTT-120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT-130-80-40	130	80	40	136			76	45	7.00	33.0		15 a 20	400/500A

IKP-PTT-130-80-50	130	80	50	136			76	55	8.75	33.0		23 a 25	500/630A
IKP-PTT-130-80-50	130	80	50	136			76	55	8.75	33.0		23 a 25	500/630A

IKP-PTT-130-90-50	130	90	50	136			85	56	7.00	34.5		15 a 20	630A
IKP-PTT-130-90-50	130	90	50	136			85	56	7.00	34.5		15 a 20	630A

Nota: a tabela acima é o modelo padrão do núcleo; também podemos produzir outros transformadores de especificação de acordo com as especificações do cliente.
