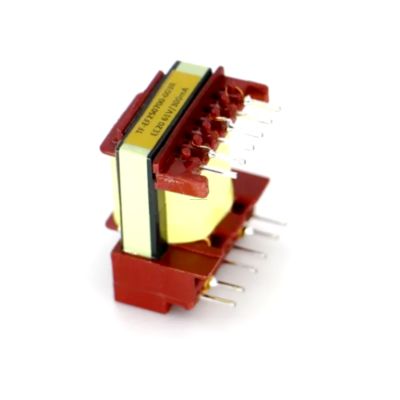

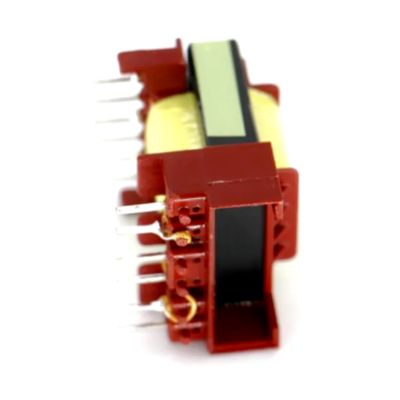

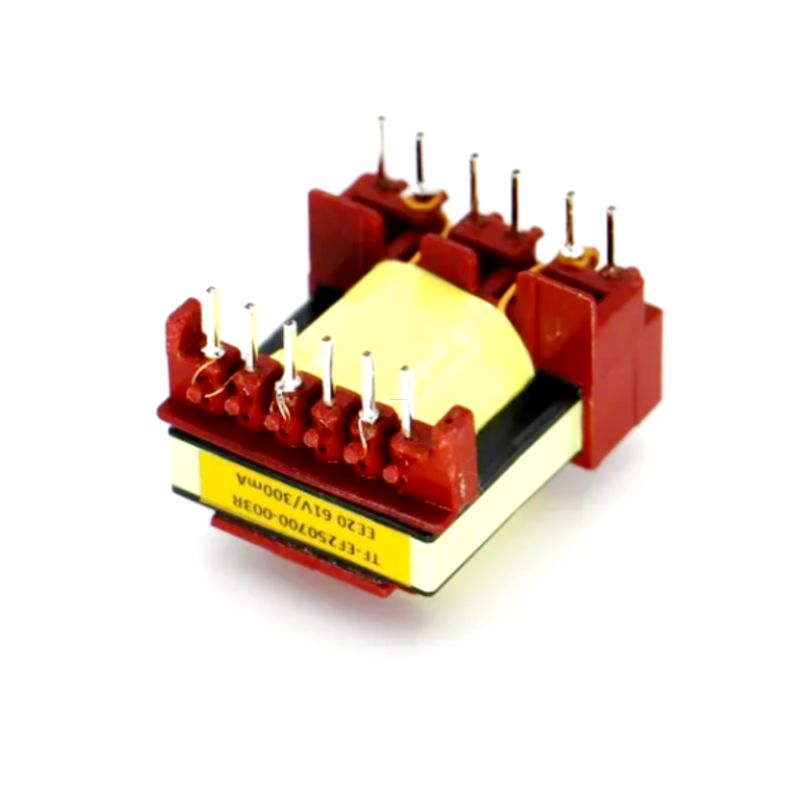

Name: Transformadores de alta frequência de tipo SMD Efd10/Efd15/Efd25/Efd40
Brand: IKP Electronics Co., Ltd.
SKU: IKP-LF-EFD Series
Price: 0.52 USD
Availability: InStock

Casa Produtos Transformadores CCFL

Transformadores de alta frequência de tipo SMD Efd10/Efd15/Efd25/Efd40

SMD Type Efd10/Efd15/Efd25/Efd40 High Frequency Transformers

Detalhes do produto:

Place of Origin:	CHINA
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Model Number:	IKP-LF-EFD Series

Condições de Pagamento e Envio:

Minimum Order Quantity:	1000
Preço:	US$0.52-0.55
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

contacto

Descrição de produto detalhada

Informações básicas.

Modelo N.O.

Série IKP-LF-EFD

Núcleo

Transformador de tipo núcleo.

Método de arrefecimento

Transformador tipo seco.

Tipo de enrolamento

Transformador de enrolamento separado

Certificação

ISO9001-2000, ISO9001, CCC

Utilização

Transformador monofásico

Características de frequência

Frequência elevada

Forma do núcleo

Efd

Marca

Ikp

Pacote de transporte

Cartão e bandeja

Especificações

SÉRIE DE EFD

Marca comercial

IKP-ELEC

Origem

Hefei, China

Código do SH

85043190

Capacidade de produção

50000 PCS/semana

Descrição do produto

Características:
1Frequência de operação: 50~200KHz
2. vazamento de fluxo magnético pequeno, alta densidade de potência, adequado para design plano.
3A frequência de alimentação devido ao trabalho, às normas de segurança e a outros requisitos dos diferentes níveis de temperatura irá mudar.

Parâmetros de desempenho físico e elétrico

Tipo	Estrutura de forma	Dimensão						Faixa de potência
Tipo	Estrutura de forma	A	B	C	D	E	F	Faixa de potência
EFD10	SMD	12.0 Máximo	5.1±0.5	140,6 ± 0.5	0.3±0.1	2.54±0.3	12.4±0.5	12 W Max
EFD12		14.0 Máximo	6.2±0.5	16.3±0.5	0.3±0.1	3.0±0.3	20.0±0.5	15W no máximo
EFD15		16.5 Máximo	7.5±0.5	140,8 ± 0.5	0.4±0.1	2.4±0.3	21.4±0.5	25W Max
EFD20		22.0 Máximo	90,6 ± 0.5	20.1±0.5	0.4±0.1	3.75±0.3	25.1±0.3	30W no máximo
EFD25		26.5 Máximo	120,6 ± 0.5	26.0±0.5	0.4±0.1	5.0±0.3	31.5±0.5	45 W Max
EFD30		31.5 Máximo	110,8 ± 0.5	31.0±0.5	3.7±0.3	5.0±0.3	40.0±0.5	Máximo de 100 W
EFD40		49.0 Máximo	12.7±0.5	44.3±0.5	4.2±0.3	5.0±0.3	65.0±0.5	350 W no máximo
EFD50		57.0 Máximo	12.7±0.5	48.7±0.5	40,6 ± 0.3	5.0±0.3	72.4±0.5	650W Max
EFD15	Horizontal	16.0 Máximo	8.5±0.5	16.5±0.5	3.5±0.1	3.7±0.3	130,8 ± 0.5	20W Max
EFD20		21.0 Máximo	10.5±0.5	20.5±0.5	4.0±0.1	4.0±0.3	17.0±0.3	25W Max
EFD25		26.0 Máximo	13.5±0.5	26.2±0.5	4.2±0.1	5.0±0.3	22.5±0.5	45 W Max
EFD30		32.0 Máximo	15.0±0.5	31.5±0.5	3.5±0.3	5.0±0.3	28.0±0.5	Máximo de 100 W
EFD40		41.5 Máximo	22.0±0.5	46.5±0.5	4.0±0.3	5.0±0.3	35.0±0.5	350 W no máximo
EFD50		52.0 Máximo	13.0±0.5	48.7±0.5	2.5±0.3	5.0±0.3	72.2±0.5	550 W Max
