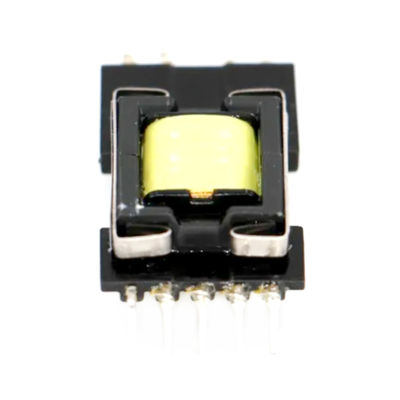

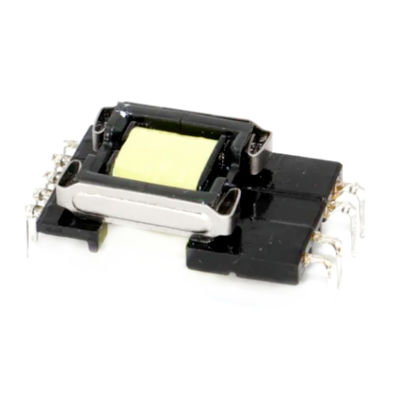

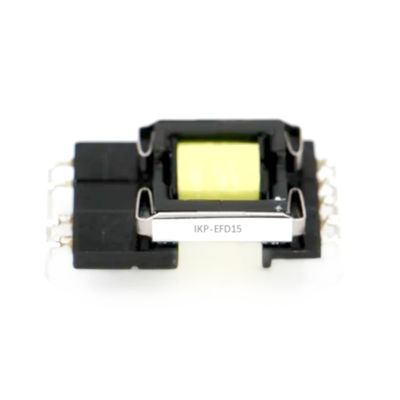

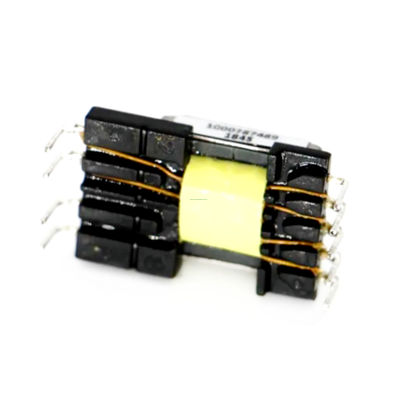

Name: Transformador de alta frequência de tipo SMD Efd15 com clip (5+4Pin)
Brand: IKP Electronics Co., Ltd.
Price: 0.72 USD
Availability: InStock

Casa Produtos Transformadores CCFL

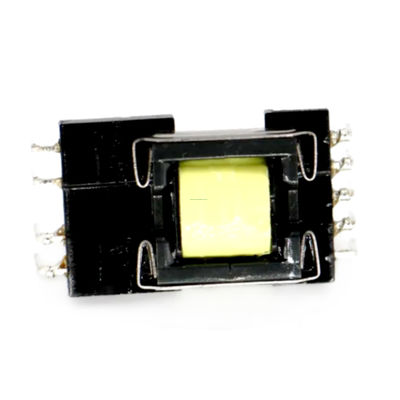

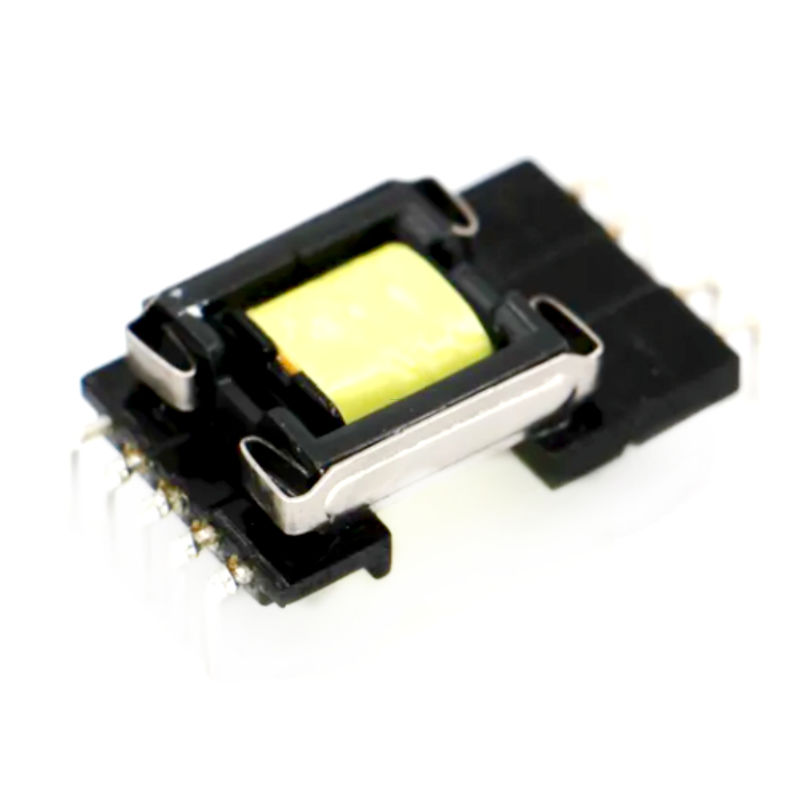

Transformador de alta frequência de tipo SMD Efd15 com clip (5+4Pin)

Efd15 SMD Type High Frequency Transformer with Clip (5+4Pin)

Detalhes do produto:

Marca:	IKP

Condições de Pagamento e Envio:

Minimum Order Quantity:	1000
Preço:	0.72-0.77
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

contacto

Descrição de produto detalhada

Informações Básicas

Modelo NO.

IKP-LF-EFD15

Frequência de Trabalho

Alta Frequência

Estrutura do Enrolamento

Bobina Multicamadas

Natureza da Operação

Bobina de Choque

Estrutura do Magnetizador

Bobina de Ferrite

Faixa de Aplicação

Choque

Forma de Embalagem

Bobinas de Potência

Marca

Ikp

Valor do Indutor

Indutor Variável

Pacote de Transporte

Caixa e Bandeja

Especificação

IKP-LF-EFD15-002R

Marca Registrada

IKP-ELEC

Origem

China

Código HS

85043190

Capacidade de Produção

50000PCS/Dia

Descrição do Produto

CARACTERÍSTICAS:
1. Frequência de Operação: 50~200KHz
2. Pequeno vazamento de fluxo magnético, fácil de operar, especialmente para miniaturização do projeto da fonte de alimentação.
3. A frequência de energia devido ao trabalho, regulamentos de segurança e outros requisitos de diferentes níveis de temperatura mudará.
1. Frequência de Operação: 50~200KHz
2. Pequeno vazamento de fluxo magnético, fácil de operar, especialmente para miniaturização do projeto da fonte de alimentação.
3. A frequência de energia devido ao trabalho, regulamentos de segurança e outros requisitos de diferentes níveis de temperatura mudará.

Parâmetros de Desempenho Físico e Elétrico:

Tipo	Estrutura da Forma	Dimensão						Faixa de Potência
Tipo	Estrutura da Forma	A	B	C	D	E	F	Faixa de Potência
EP7	Horizontal	10.0Máx	10.0±0.5	7.6±0.5	3.5±0.3	2.4±0.3	5.3±0.5	8W Máx
EP10		12.0Máx	10.9±0.5	11.0±0.5	3.5±0.3	2.5±0.3	7.5±0.5	15W Máx
EP13		15.0Máx	11.7±0.5	13.7±0.5	3.5±0.3	2.5±0.3	10.0±0.5	20W Máx
EP17		20.0Máx	15.0±0.5	19.0±0.5	4.0±0.3	5.0±0.3	15.0±0.3	25W Máx
EPC13		14.5Máx	7.5±0.5	13.4±0.5	3.5±0.3	2.5±0.3	10.5±0.5	15W Máx
EPC17		19.0Máx	9.7±0.5	15.5±0.5	3.5±0.3	3.0±0.3	13.0±0.5	20W Máx
EPC19		21.0Máx	9.5±0.5	19.0±0.5	2.5±0.3	2.5±0.3	21.2±0.5	25W Máx
EPC25		27.0Máx	15.7±0.5	24.9±0.5	3.5±0.3	5.0±0.3	20.0±0.5	45W Máx
EP7	SMD	10.0Máx	8.25±0.5	6.6±0.5	0.3±0.1	2.5±0.3	8.9±0.5	4.5W Máx
EP10		12.0Máx	9.0±0.5	10.5±0.5	0.2±0.1	2.5±0.3	14.6±0.5	8W Máx
EP13		14.0Máx	10.0±0.5	13.0±0.5	0.4±0.1	2.5±0.3	17.0±0.5	15W Máx
EPC10		11.5Máx	4.65±0.5	9.0±0.5	0.25±0.1	2.5±0.3	11.5±0.5	8W Máx
EPC13		15.0Máx	6.7±0.5	14.2±0.5	0.2±0.1	3.0±0.3	19.7±0.5	15W Máx
EPC17		19.0Máx	9.4±0.5	17.3±0.5	0.3±0.1	3.5±0.3	23.0±0.5	20W Máx
EPC19		21.0Máx	9.6±0.5	19.0±0.5	0.35±0.1	2.5±0.3	24.1±0.5	25W Máx
