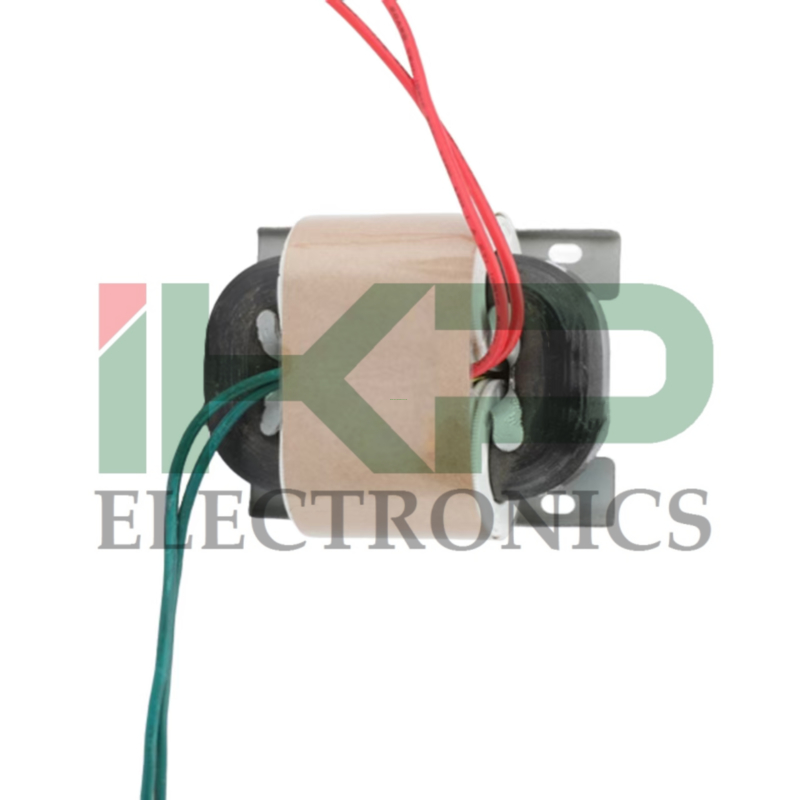

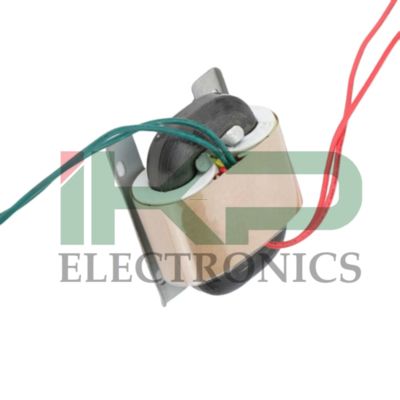

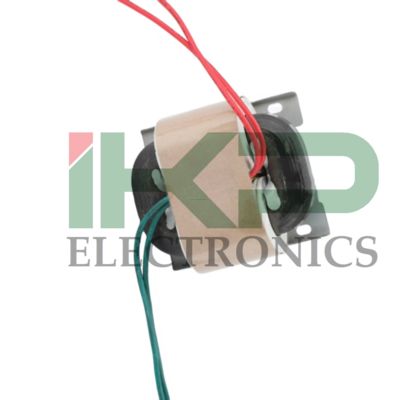

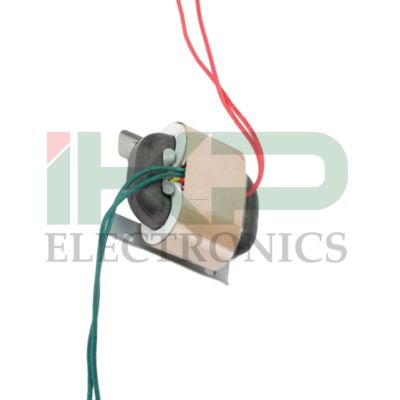

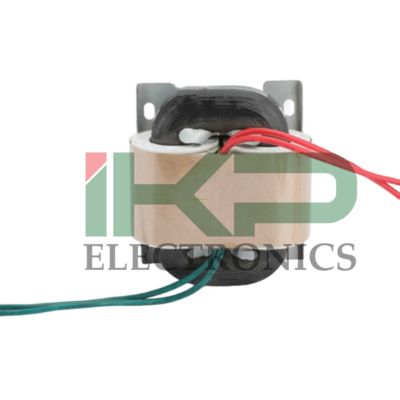

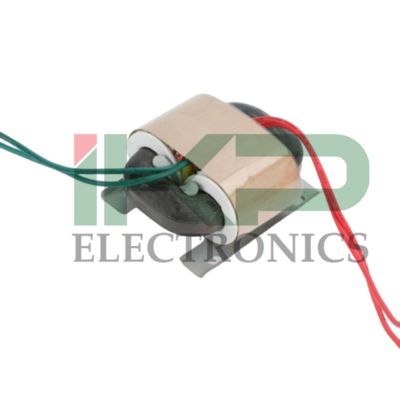

Dimensões Físicas do Núcleo R de Transformador Com Potência Nominal de 25-35VA

Principais Vantagens

1. Tamanho Compacto e Leve:O transformador tipo R utiliza um núcleo enrolado e não cortado com uma seção transversal circular uniforme. Comparado aos transformadores tradicionais de núcleo E-I ou C, pode ser aproximadamente 30% menor em volume e 40% mais leve. Este design compacto facilita a integração em dispositivos com restrições de espaço.

2. Alta Eficiência e Baixa Perda:Devido ao seu núcleo contínuo feito de aço silício de alta permeabilidade, as perdas de ferro são significativamente reduzidas. Além disso, a proximidade entre os enrolamentos e o núcleo encurta a distância de transferência de energia, alcançando eficiências superiores a 90%. Adicionalmente, o comprimento médio da volta do fio de cobre é menor, o que reduz ainda mais as perdas resistivas e o aumento da temperatura.

3. Baixa Indutância de Fuga e Forte Supressão de EMI:A estrutura sem fendas do núcleo e o enrolamento balanceado resultam em uma fuga de fluxo magnético extremamente baixa. Minimiza efetivamente a interferência eletromagnética (EMI) em componentes eletrônicos próximos, sem exigir blindagem adicional. Este recurso é particularmente importante em aplicações como equipamentos médicos e instrumentos de precisão, onde a pureza do sinal é crítica.

4. Baixo Ruído e Baixo Aumento de Temperatura:O núcleo não cortado absorve a tensão magnetostritiva e, combinado com materiais de baixa perda, garante uma operação muito silenciosa. Ao mesmo tempo, as perdas resistivas mínimas geram menos calor, levando a um excelente controle de temperatura e adequação para operação contínua de longo prazo.

5. Segurança e Retardamento de Chama:Os enrolamentos primário e secundário são fabricados separadamente usando bobinas PBT, proporcionando isolamento superior que está em conformidade com vários padrões internacionais de segurança. O uso de materiais retardadores de chama aumenta ainda mais a resistência ao fogo do dispositivo.

6. Pequena Corrente de Excitação:Um transformador tipo R bem projetado tem uma corrente de excitação significativamente reduzida, o que diminui o consumo de energia sem carga. Isso o torna ideal para cenários que exigem longos períodos de energização, mas com cargas flutuantes.

Aplicações Típicas

• Eletrodomésticos:Usado em módulos de energia para condicionadores de ar, refrigeradores, máquinas de lavar e outros aparelhos para fornecer conversão de tensão estável e operação de baixo ruído.
• Sistemas de Iluminação:Atua como um transformador abaixador de tensão para iluminação de baixa tensão (por exemplo, iluminação de paisagem, vitrines), garantindo um fornecimento de energia seguro e eficiente.
• Equipamentos Mecânicos Pequenos:Fornece energia isolada para circuitos de controle em máquinas-ferramentas e sistemas de automação, garantindo segurança e estabilidade operacional.

Dimensões Físicas do Transformador
Número do Modelo	A	W	X	E	F	G	B	C	T	t	Capacidade AV	Peso kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
Potência Nominal		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
Tensão de Entrada		220V/380V
Tensão de Saída	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
Diâmetro * Altura mm		58*47*26		75*61*37		82*70*39		97*77*43		99*80*48		102*92*48
Espaçamento entre os centros dos furos mm		45*33		68*48		55*45		70*60		70*60		75*65
Peso kg		0.25		0.4		0.5		0.7		0.9		1
Observação: Todas as dimensões são medidas manualmente; o produto real pode variar.

.
