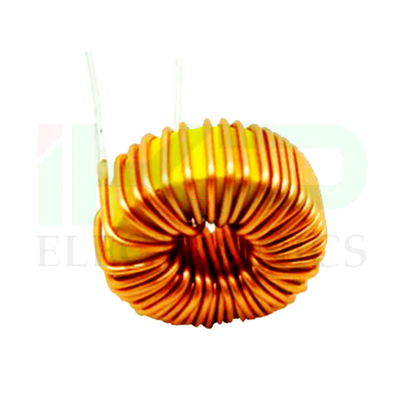

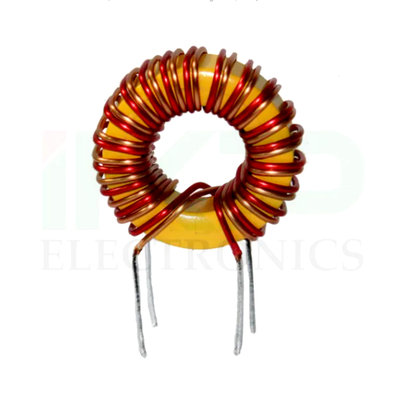

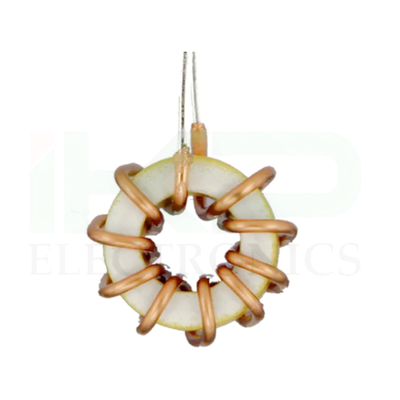

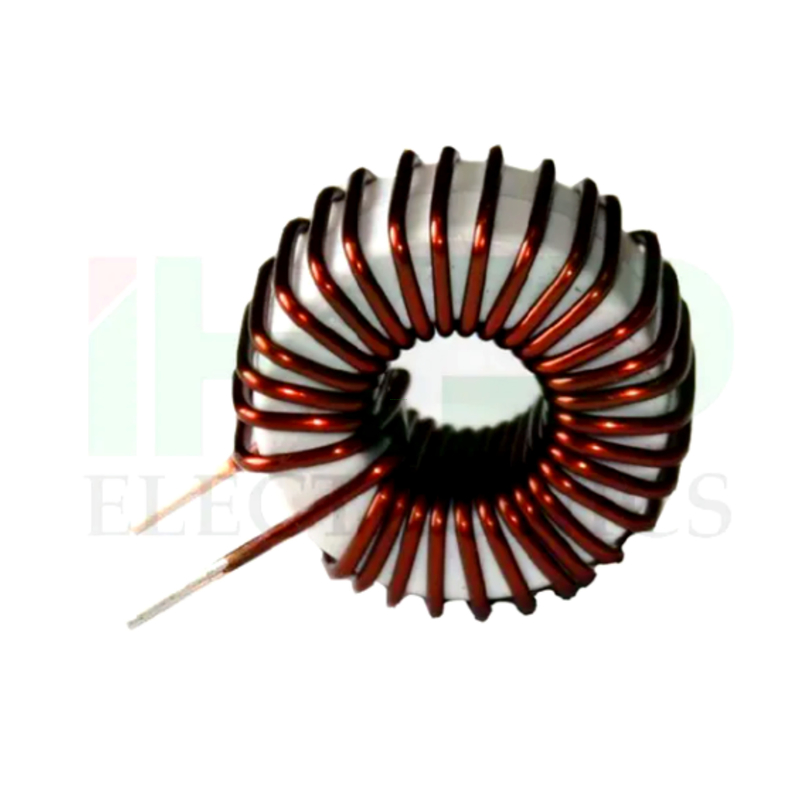

Indutor de modo comum de filtro de núcleo de ferrita

Indutor de modo comum de filtro de núcleo de ferrita

    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor
    • Ferrite Core Filter Common Mode Inductor

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS
    Número do modelo: IKP-ACL-058

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 0.06-0.08
    Detalhes da embalagem: Cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    Informações básicas.

    Modelo N.O.
    IKP-ACL-058
    Frequência de trabalho
    Frequência elevada
    Estrutura do Enrolamento
    Empilhadeira de camadas múltiplas
    Natureza da operação
    Empilhadeira de estrangulamento
    Estrutura do magnetizador
    Empilhadeira de cobre
    Área de aplicação
    Asfixia
    Forma de embalagem
    Genérico
    Marca
    OEM
    Valor do inductor
    Indutor variável
    Pacote de transporte
    Cartão, Paleta
    Origem
    China
    Código do SH
    8504500000
    Capacidade de produção
    5000000 PCS/ano

    Descrição do produto

    Indutor de modo comum de filtro de núcleo de ferrita

    Características
    1. Enrolamentos separados para a capacidade mínima de enrolamento
    2Enrolamentos de camada única para a maior impedância de modo comum na gama de frequências mais ampla
    3Adequado para frequências de 50 Hz a 500 KHz
    4. Espaçador fornece 1-3 mm de distância de rastejamento para UL, CSA, conformidade IEC
    5Todos os materiais utilizados são UL94-VO reconhecidos
    6Temperatura de funcionamento:-55oC a + 105oC
    7Disponível em montagem vertical ou horizontal
    8Disponível em montagem de cabeçalho vertical para facilitar a montagem do PCB
    9. Fácil montagem de placas FR-4 Boa resistência às vibrações

    Aplicação
    1Reactor AC de Baixa Frequência
    2Sistema de energia solar
    3Sistema de condicionamento de energia
    4Sistema de energia eólica
    5. Máquina de condução automática
    6. Aquecedor por indução
    7Máquina de soldar
    8Indústrias do papel
    9. RFI Supressão de estrangulamento
    10Conversores de corrente contínua
    11Dispositivos IP e OP

    Parâmetros de desempenho físico e elétrico
    Indutor de modo comum de filtro de núcleo de ferrita
    Parte N.O. Indutividade ((mH)
    @ 1 KHz    		 IDC ((A)
    (Max)    		 DCR (mΩ)
    (Max)    		 Instalação Dimensão ((mm)

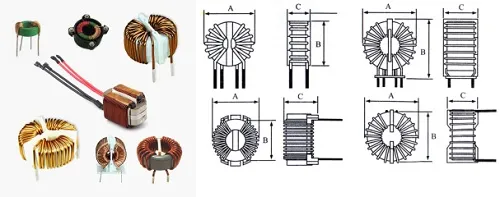

    Tamanho da bobina A × B × C
    220-65-23.5 0.065 23.5 0.9 Vertical 26 × 26 × 18
    220--100-19 0.100 19.0 1.3 Vertical 28 × 26 × 18
    220-180-15 0.180 15.0 2.5 Vertical 28 × 26 × 20
    220-470-12 0.470 12.0 4.0 Vertical 28 × 26 × 18
    220-880-9 0.880 9.0 6.5 Horizontal 28 × 30 × 20
    220-1000-3.2 1.000 3.2 15.3 Vertical 26 × 26 × 17
    220-1180-7.5 1.180 7.5 12.5 Horizontal 26 × 28 × 20
    220-1500-2 1.500 2.0 18.0 Vertical 26 × 26 × 18
    220-1800-5 1.800 5.0 50.0 Horizontal 26 × 28 × 18
    220-2200-5 2.200 5.0 40.0 Vertical 26 × 26 × 19
    250-200-15 0.200 15.0 5.0 Horizontal 30 × 28 × 15
    250-200-18 0.200 18.0 5.0 Vertical 30 × 28 × 15
    250-300-15 0.300 15.0 7.3 Horizontal 30 × 32 × 18
    250-300-15A 0.300 15.0 7.3 Vertical 38 × 28 × 17
    250-425-8 0.425 8.0 4.26 Vertical 32×30×21
    250-600-9 0.600 9.0 10.0 Horizontal 30 × 30 × 18
    250-600-9A 0.600 9.0 10.0 Vertical 30 × 28 × 19
    250-1000-8 1.000 8.0 20.0 Vertical 30 × 28 × 13
    250-3500-1.5 3.500 1.5 80.0 Horizontal 30×32×16
    250-3700-4 3.700 4.0 70.0 Vertical 30 × 32 × 17


    Parâmetros de desempenho físico e elétrico
    Parte N.O. Indutividade ((mH)
    @ 1 KHz    		 IDC ((A)
    (Max)    		 DCR (mΩ)
    (Max)    		 Instalação Dimensão ((mm)
    Tamanho da bobina A × B × C
    310-100-30 0.100 30.0 3.0 Horizontal 38 × 40 × 18
    310-100-30A 0.100 30.0 3.0 Vertical 36 × 36 × 15
    310-150-20 0.150 20.0 3.4 Horizontal 36 × 36 × 16
    310-150-20A 0.150 20.0 3.4 Vertical 38 × 38 × 18
    310-150-30 0.150 30.0 3.5 Vertical 38 × 38 × 19
    310-200-15 0.200 15.0 5.0 Vertical 38 × 38 × 18
    310-200-18 0.200 18.0 5.0 Horizontal 38 × 38 × 19
    310-280-13 0.280 13.0 2.9 Vertical 28 × 26 × 18
    310-580-13 0.580 13.0 10.0 Vertical 38 × 38 × 18
    310-7200-2.5 7.200 2.5 93.0 Horizontal 38 × 40 × 18
    310-11000-1.5 11.000 1.5 184.0 Vertical 40 × 40 × 19
