Casa ProdutosEmpilhadeiras de estrangulamento de modo comum

Indutores de estrangulamento de modo comum sem núcleo no interior

Indutores de estrangulamento de modo comum sem núcleo no interior

    • Ee Bobbin Common Mode Choke Inductors with No Core Inside
    • Ee Bobbin Common Mode Choke Inductors with No Core Inside
    • Ee Bobbin Common Mode Choke Inductors with No Core Inside
    • Ee Bobbin Common Mode Choke Inductors with No Core Inside
    • Ee Bobbin Common Mode Choke Inductors with No Core Inside

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS
    Número do modelo: IKP-ACLEE25

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 0.23-0.5
    Detalhes da embalagem: Cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    Informações básicas.

    Modelo N.O.
    IKP-ACLEE25
    Núcleo
    Núcleo de ferrita
    Método de arrefecimento
    Transformador de tipo imerso em óleo
    Tipo de enrolamento
    Transformadores de enrolamento múltipla
    Certificação
    ISO9001-2000, ISO9001
    Utilização
    Transformador de potência
    Características de frequência
    Frequência elevada
    Forma do núcleo
    EE
    Marca
    OEM
    Transformador personalizado
    Alta qualidade com RoHS
    Pacote de transporte
    Cartão/paleta
    Especificações
    RoHS, ISO9001
    Marca comercial
    IKP
    Origem
    Anhui, Hefei
    Código do SH
    850431900
    Capacidade de produção
    50, 000 PCS/semana

    Descrição do produto

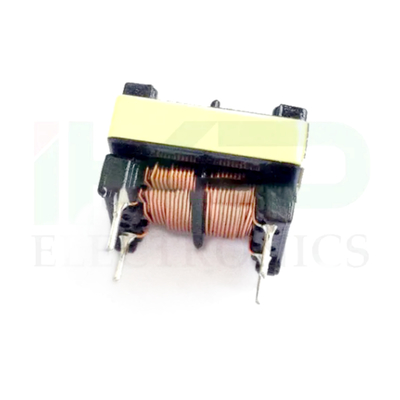

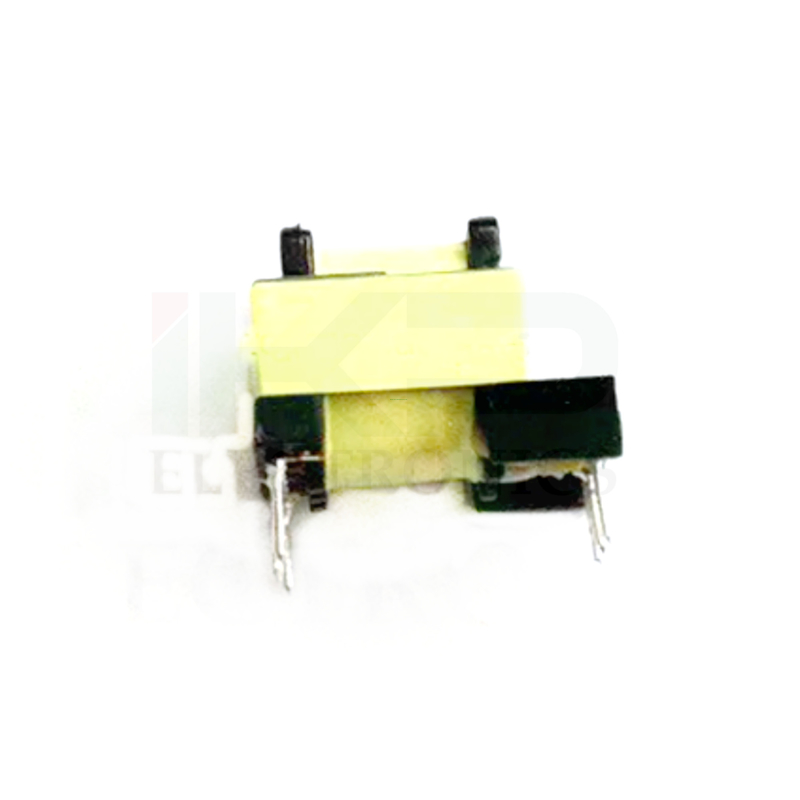

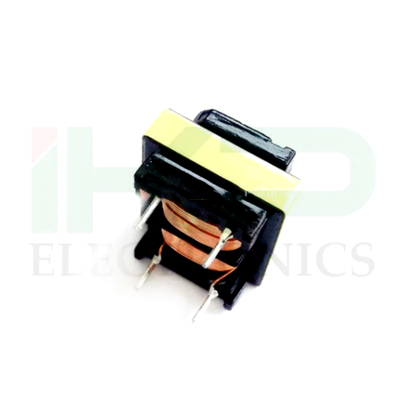

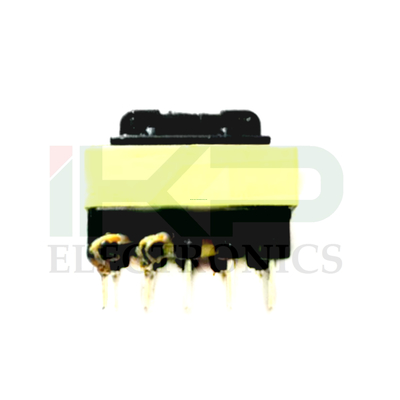

    Indutores de estrangulamento de modo comum sem núcleo no interior
    Características:
    1Frequência de operação: 50~200KHz
    2. de baixo custo, todos os modelos utilizados principalmente em campos menos exigentes no campo de potência de blindagem eletromagnética.
    3A frequência de alimentação devido ao trabalho, às normas de segurança e a outros requisitos dos diferentes níveis de temperatura irá mudar.

    Especificações (unidade: mm):
    Tipo Estrutura de forma Dimensão Faixa de potência
    A B C D E F
    EE10 Horizontal 12.0 Máximo 100,8 ± 0.5 12.4±0.5 2.5±0.2 2.5±0.3 10.5±0.5 4W Max
    EE13 15.0 Máximo 13.5±0.5 130,85 ± 0.5 2.5±0.2 2.5±0.3 10.2±0.5 6W no máximo
    EE16 17.5 Máximo 15.0±0.5 130,6 ± 0.5 3.5±0.2 3.0±0.3 11.0±0.5 10W Max
    EE19 22.0 Máximo 112.4±0.5 17.4±0.5 4.0±0.2 3.0±0.3 12.5±0.5 15W no máximo
    EE22 24.0 Máximo 13.0±0.5 15.7±0.5 4.0±0.2 40,8 ± 0.3 13.0±0.5 20W Max
    EE25 26.5 Máximo 17.3±0.5 19.4±0.5 4.0±0.2 5.0±0.3 14.0±0.5 25W Max
    EE30 32.0 Máximo 22.0±0.5 32.0 Máximo 4.0±0.2 5.0±0.3 25.0±0.5 145 W Max
    EE40 34.0 Máximo 280,6 ± 0.5 35.0 Máximo 4.0±0.2 5.0±0.3 250,8 ± 0.5 350 W no máximo
    EE42 42.0 Máximo 39.1±0.5 45.0 Máximo 4.0±0.2 5.0±0.3 370,8 ± 0.5 450 W Max
    EE55 58.0 Máximo 56.0±0.5 58.0 Máximo 4.0±0.2 5.0±0.3 40.0±0.5 500W Max
    Tipo Estrutura de forma Dimensão Faixa de potência
    A B C D E F
    EE8.3 Vertical 10.0 Máximo 9.5 Máximo 8.0±0.5 2.5±0.2 3.3±0.3 50,8 ± 0.5 3W Max
    EE10 12.0 Máximo 13.0 Máximo 10.4±0.5 2.5±0.2 2.5±0.3 50,8 ± 0.5 4W Max
    EE13 15.0 Máximo 14.0 Máximo 12.2±0.5 2.5±0.2 2.5±0.3 50,8 ± 0.5 6W no máximo
    EE16 17.5 Máximo 15.0 Máximo 14.4±0.5 3.5±0.2 30,8 ± 0.3 50,8 ± 0.5 10W Max
    EE19 22.0 Máximo 19.0 Máximo 15.9±0.5 4.0±0.2 4.0±0.3 50,8 ± 0.5 15W no máximo
    EE22 24.0 Máximo 20.0 Máximo 16.5±0.5 4.0±0.2 4.0±0.3 50,8 ± 0.5 20W Max
    EE25 26.5 Máximo 22.0 Máximo 17.2±0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 25W Max
    EE28 30.0 Máximo 22.0 Máximo 210,8 ± 0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 50W no máximo
    EE30 32.0 Máximo 30.0 Máximo 28.0±0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 145 W Max
    EE35 37.0 Máximo 30.0 Máximo 250,6 ± 0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 350 W no máximo
    EE40 42.0 Máximo 33.0 Máximo 27.9±0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 450 W Max
    EE42 46.5 Máximo 43.0 Máximo 37.4±0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 500W Max
    EE55 57.0 Máximo 58.0 Máximo 42.0±0.5 4.0±0.2 5.0±0.3 50,8 ± 0.5 650W Max
    Nota: Os modelos acima são esqueletos comuns; aceitamos os requisitos do cliente ODM ou OEM.

    Performance elétrica:
    1Frequência de operação: 20 kHz-500 kHz
    2Potência de saída: 30 a 80 W
    3Temperatura de funcionamento: -40 oC a +125 oC
    4Temperatura de armazenamento: -25 oC a +85 oC
    Aplicações:
    Eletrodomésticos, fontes de alimentação por comutação, equipamentos de comunicação, equipamentos médicos, equipamentos de produção, CCTV, computadores, equipamentos de iluminação.

    Lembrança gentil:
    1Sobre oEXEMPLOSPor favor, forneça especificações específicas ou material de amostra, vamos avaliar seus produtos, projetar e produzir amostras.
    2Sobre...PreçoOs transformadores são produtos personalizados, devido aos diferentes materiais e design, mesmo que o mesmo modelo, o preço não é o mesmo. Parâmetros e quantidade de encomendas.
    3Sobre...Transporte marítimo. amostras em 3-5 dias; produção em massa em 7-15 dias.
    5- embalagem, logística, de acordo com as exigências específicas dos contratos de compra e venda.
    6Contacte-nos agora para mais detalhes.:
    Linhas directas para empresas: + 86-551-63748663 63745886
