Name: Indutor de estrangulamento do modo comum de potência (núcleo CSC)
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL1516-1.8M
Price: 0.40 USD
Availability: InStock

Casa Produtos Chokes de Modo Comum

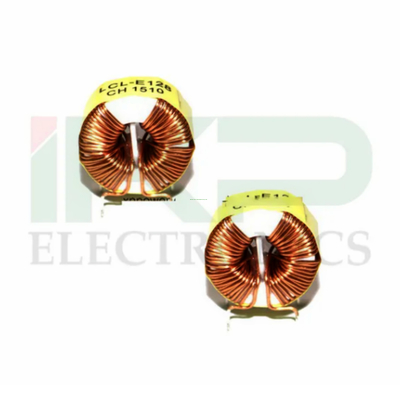

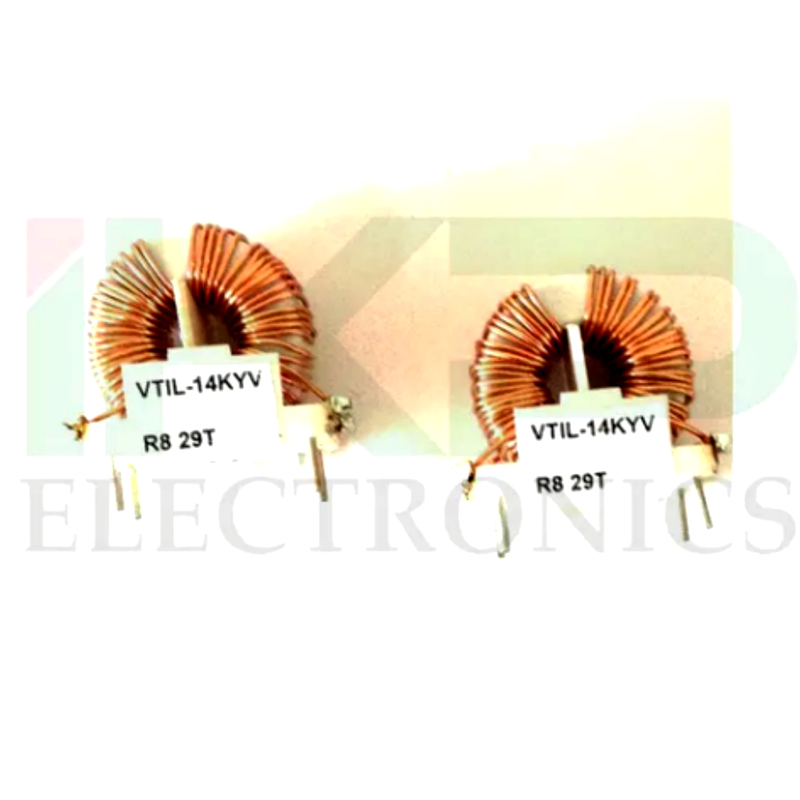

Indutor de estrangulamento do modo comum de potência (núcleo CSC)

Power Common Mode Choke Inductor (CSC core)

Detalhes do produto:

Lugar de origem:	China
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Número do modelo:	IKP-ACL1516-1.8M

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1000
Preço:	0.40-0.50
Detalhes da embalagem:	Cartão
Tempo de entrega:	10-15 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	100,000/semana

contacto

Descrição de produto detalhada

Informações básicas.

Modelo N.O.

IKP-ACL1516-1.8MH

Frequência de trabalho

Frequência elevada

Estrutura do Enrolamento

Empilhadeira de camadas múltiplas

Natureza da operação

Empilhadeira de estrangulamento

Estrutura do magnetizador

Nanocristalino

Área de aplicação

Frequência elevada

Forma de embalagem

Cartão

Marca

OEM

Valor do inductor

Indutor variável

Núcleo

Nanocristalino

Pacote de transporte

Cartão/tubo

Especificações

RoHS, ISO9001

Marca comercial

IKP ELEC

Origem

Hefei, Anhui

Código do SH

85045000

Capacidade de produção

50, 000 PCS/semana

Descrição do produto

Características elétricas (temperatura: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Indutância (a 10 kHz 0,05 V): L2-7 = L3-6 = 6,8mh + 50%/-30%
2) Resistência: DCR2-7 = DCR3-6=250mΩ máximo
3) Hi-pot: N1 a N2: 1500V AC, 3mA, 60s

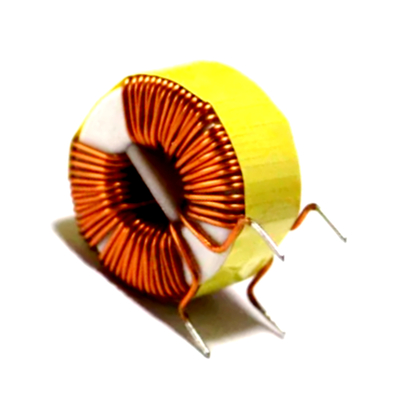

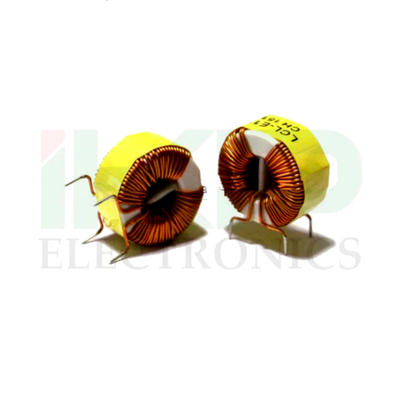

Indutor de estrangulamento do modo comum de potência (núcleo CSC)

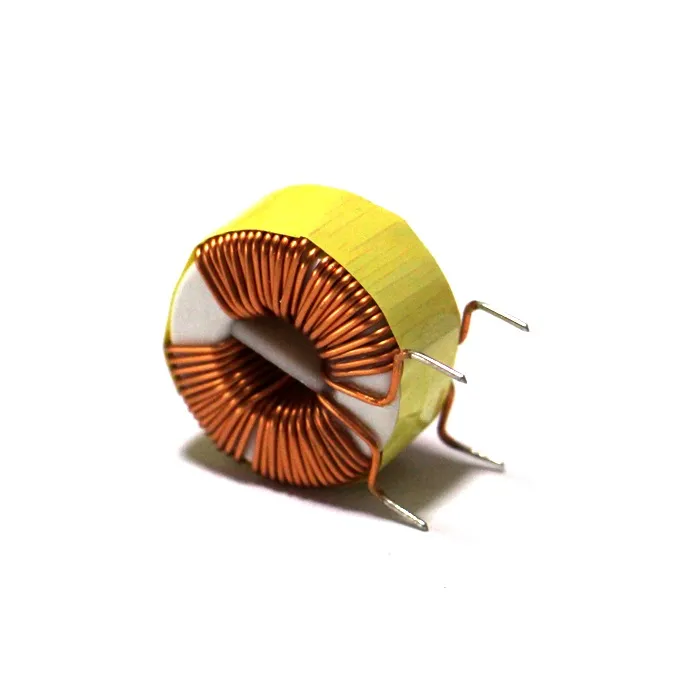

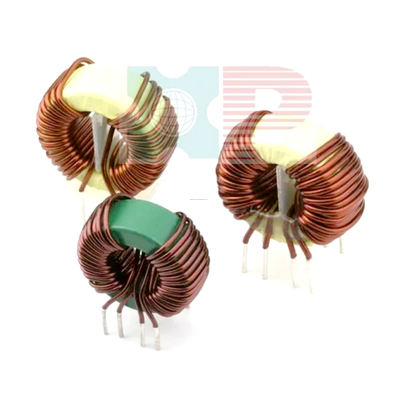

Indutor de estrangulamento do modo comum de potência (núcleo CSC)

Lista de materiais:
1 Núcleo: T14x9x5 TS10 TDG ou EQU
2 fios: UEW poliuretano 130C tai-i fios e cabos eléctricos Co Ltd, E85640
3 PCB: FR-4 1,5x9x5
4 Caso
5 Epoxi: 6020H poços material eletrónico Co Ltd, E2296335

Número da parte	L@0Amps DC (MH) ± 20%	MaxRDC.	Sugestão de classificação Corrente (Amperes)
ACL2929-0.2MH	0.20	.005	5.5
ACL2929-0.8MH	0.80	.006	5.5
ACL2929-1.8MH	1.80 2.45	.008	5.5
ACL2929-3.2MH	3.20	.010	5.5
ACL2929-5.0MH	5.00	.012	5.0
ACL2929-7.2MH	7.20	.014	5.0
ACL2929-9.8MH	9.80	.016	5.0
ACL2929-12.8MH	12.80	.020	5.0
ACL2929-16.2MH	16.20	.024	5.0
ACL2929-20.0MH	20.00	.028	5.0
ACL2929-24.2MH	24.20	.032	5.0
ACL2929-28.8MH	28.80	.034	5.0
ACL2929-33.8MH	33.80	.038	5.0
ACL2929-39.2MH	39.20	.046	5.0
ACL2929-45.0MH	45.00	.056	4.5
ACL2929-51.2MH	51.20	.062	4.5
ACL2929-57.8MH	57.80	.090	3.5
ACL2929-64.8MH	64.80	.100	3.5
ACL2929-57.0MH	57.00	.120	3.5
ACL2929-80.0MH	80.00	.180	2.0

Número da parte	L@0Amp D.C. ((μH) ± 20%	Max. RDC.()	Sugestão Classificados Corrente (Amplos)
LCA-3838-0.095MH	1.2	.004	6.0
LCA-3838-0.38MH	2.0	.005	5.5
LCA-3838-0.855MH	3.3	.006	5.5
LCA- 3838-1.52MH	4.7	.007	5.5
LCA- 3838-2.375MH	6.8	.008	5.5
LCA-3838-3.420MH	8.2	.010	5.5
LCA-3838-4.655MH	10	.012	5.5
LCA- 3838-6.080MH	12	.013	5.0
LCA-3838-7.695MH	15	.014	5.0
LCA- 3838-9.500MH	18	.016	5.0
LCA- 3838-11.495MH	22	.016	5.0
LCA- 3838-13.680MH	27	.018	5.0
LCA-3838-16.055MH	33	.020	5.0
LCA-3838-16.055MH	39	.021	5.0
LCA-3838-18.620MH	47	.023	5.0
LCA- 3838-21.375MH	56	.025	5.0
LCA-3838-24.320MH	68	.030	5.0
LCA- 3838-27.455MH	82	.032	5.0
LCA- 3838-30.780MH	100	.034	5.0
LCA- 3838-34.295MH	120	.037	5.0
LCA- 3838-38000MH	150	.043	5.0
LCA- 3838-45,980MH	180	.048	5.0
