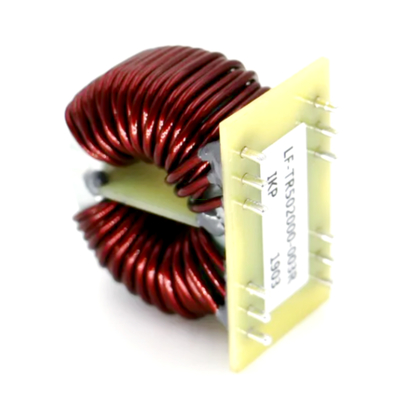

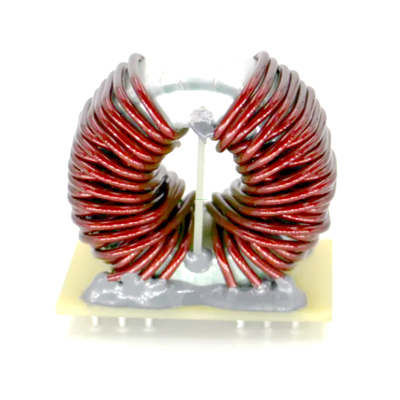

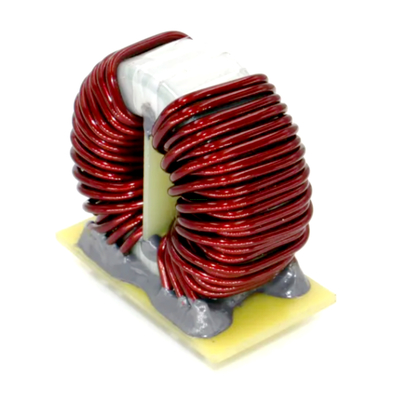

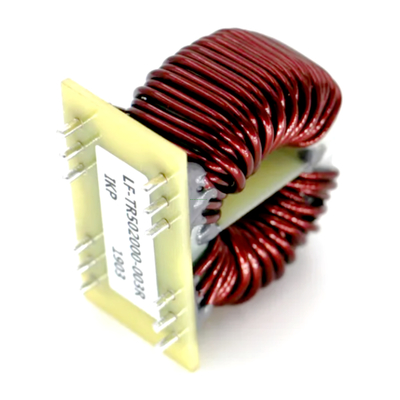

Indutores de bobina de estrangulamento de modo comum de núcleo de nanocristal vertical

Indutores de bobina de estrangulamento de modo comum de núcleo de nanocristal vertical

    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors
    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors
    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors
    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors
    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors
    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors
    • Nano-Crystal Core Vertical Common Mode Choke Coil Inductors

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS

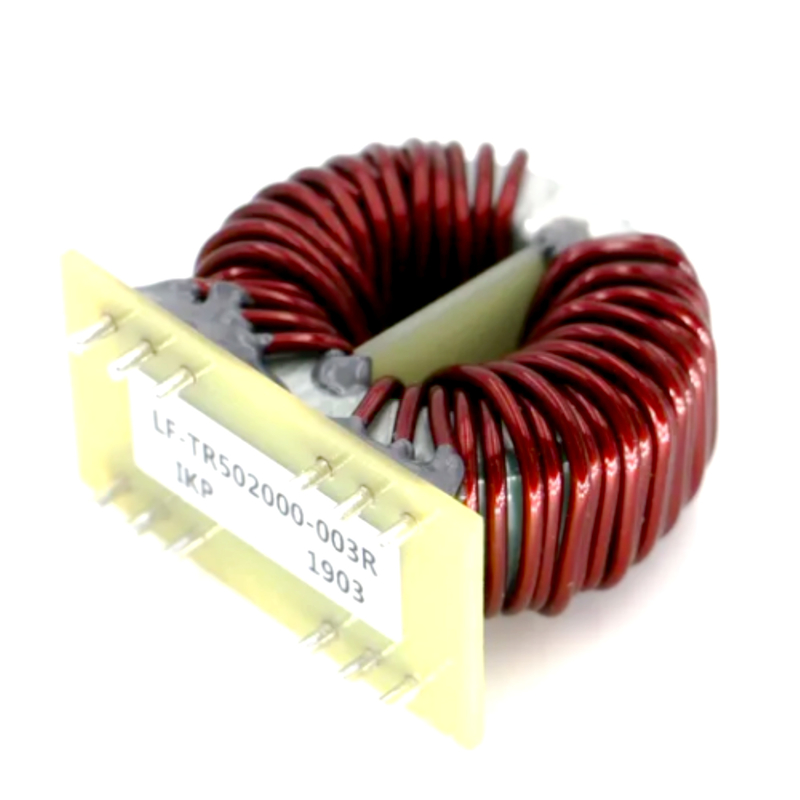

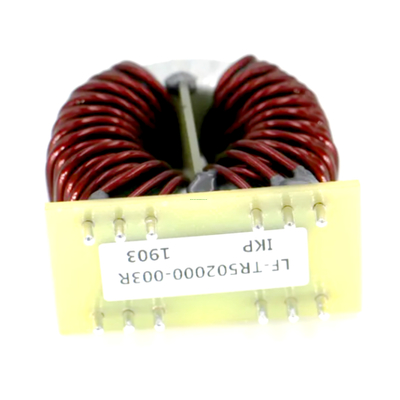

    Número do modelo: LF-TR502000-003R-3

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 1.79-1.99
    Detalhes da embalagem: cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    Informações básicas.

    Modelo N.O.
    LF-TR502000-003R-3
    Frequência de trabalho
    Frequência elevada
    Estrutura do Enrolamento
    Empilhadeiras duplas
    Natureza da operação
    Empilhadeira de estrangulamento
    Estrutura do magnetizador
    Ferrite de bobina
    Área de aplicação
    Asfixia
    Forma de embalagem
    Canais de alimentação
    Marca
    Ikp
    Valor do inductor
    Indutor variável
    Pacote de transporte
    Cartão
    Especificações
    T5020
    Marca comercial
    IKP
    Origem
    China
    Código do SH
    85043190
    Capacidade de produção
    3000 peças/dia

    Descrição do produto

    Indutores de bobina de estrangulamento de modo comum de núcleo de nanocristal vertical

    Características:
    1. Enrolamentos separados para a capacidade mínima de enrolamento
    2Enrolamentos de camada única para a maior impedância de modo comum na gama de frequências mais ampla
    3Adequado para frequências de 50 Hz a 500 KHz
    4. Espaçador fornece 1-3 mm de distância de rastejamento para UL, CSA, conformidade IEC
    5Todos os materiais utilizados são UL94-VO reconhecidos
    6Temperatura de funcionamento:-55oCa +105oC
    7Disponível em montagem vertical ou horizontal
    8Disponível em montagem de cabeçalho vertical para facilitar a montagem do PCB
    9. Fácil montagem de placas FR-4 Boa resistência às vibrações

    Aplicação:
    Reactor de CA de baixa frequência, Sistema de energia solar, Sistema de ar condicionado, Sistema de energia eólica, Máquina de acionamento automático, Aquecedor por indução, Máquina de soldagem, Indústrias de papel, RFI Choke de supressão,Conversores de corrente contínua, dispositivos IP e OP.

    Especificações elétricas:
    6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
    12*6*4 12.7*7.9*4.5 12.7 vezes 7.9 vezes 5.2 12.7*7.9*7 13*7*5 14*8*4
    14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
    16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
    20*12*8 20*12*10 22 vezes 14 vezes 6.5 22*14*8 31*19*8 31*19*12
    31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16

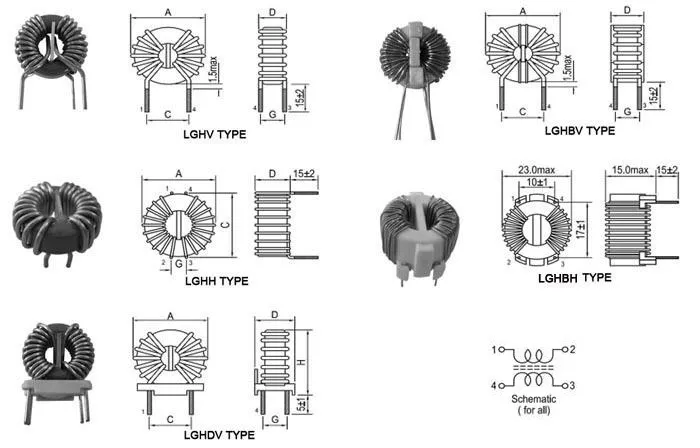

    Chaves de linha de modo comum toroidais montadas no cabeçalho
    Parte N.O. Indutividade Max. D.C.
    Resistência    		 Corrente
    Classificação    		 Instalação Dimensão ((mm)
    Tamanho da bobina código A×B×C
    T310-280-13 0.280mH 2.9milli-ohm 13A Horizontal 38 × 38 × 19
    T250-425-8 0.425mH 4.26milli-ohm 8A Vertical 32×30×21
    T310-580-13 0.580mH 10 milímetros-ohm 13A Vertical 38 × 38 × 18
    T250-1000-8 1.000 mH 0.02 ohms 8A Vertical 30 × 28 × 13
    T220-1000-3.2 1.000 mH 15.3milli-ohm 3.2A Vertical 26 × 26 × 17
    T220-1500-2 1.500mH 18.0milli-ohm 3.2A Vertical 26 × 26 × 18
    T220-1800-5 1.800mH 0.05 ohm 5A Horizontal 26 × 28 × 18
    T220-2200-5 2.200mH 0.04 ohms 5A Vertical 26 × 26 × 19
    T250-3500-1.5 3.500mH 80.0milli-ohm 1.5A Horizontal 30×32×16
    T250-3700-4 3.700mH 0.007 ohm 4A Vertical 30 × 32 × 17
    T310-7200-2.5 7.200mH 93.0milli-ohm 2.5A Horizontal 38 × 40 × 18
    T310-11000-1.5 11.000 mH 184.0milli-ohm 1.5A Vertical 40 × 40 × 19

    Baixo perfil, pequeno tamanho, estrangulamento de modo comum
    Parte N.O. Indutividade Max. D.C.
    Resistência    		 Corrente contínua
    Classificação    		 Instalação Dimensão ((mm)
    Tamanho da bobina código A×B×C
    T220-1180-7.5 1.180mH 12.5milli-ohms 7.5 amperes Horizontal 26 × 28 × 20
    T220-65-23.5 65.000μH 00,9 milli-ohms 23.5 amperes Vertical 26 × 26 × 18
    T220-100-19 100.000μH 10,3 mili-ohms 19 Ampères Vertical 28 × 26 × 18
    T220-180-15 180.000μH 2.5milli-ohms 15 Ampères Vertical 26 × 26 × 20
    T220-470-12 470.000μH 4.0milli-ohms 12 Ampères Vertical 28 × 26 × 18
    T220-880-9 880.000μH 6.5milli-ohms 9 Ampères Horizontal 28 × 30 × 20

    Estrangulamentos de linha de modo comum de alta corrente
    Parte N.O. Indutividade Max. D.C.
    Resistência    		 Corrente
    Classificação    		 Instalação Dimensão ((mm)
    Tamanho da bobina código A×B×C
    T310-100-30 0.100mH 3.0milli-ohms 30 amperes Horizontal 38 × 40 × 18
    T310-100-30A 0.100mH 3.0milli-ohms 30 amperes Vertical 36 × 36 × 15
    T310-150-20 0.150mH 3.4milli-ohms 20 Amops Horizontal 36 × 36 × 16
    T310-150-20A 0.150mH 3.4milli-ohms 20 Amops Vertical 38 × 38 × 18
    T310-150-30 0.150mH 3.5milli-ohms 30 amperes Vertical 38 × 38 × 19
    T250-200-15 0.200mH 5milli-ohms 15 Ampères Horizontal 30 × 28 × 15
    T310-200-18 0.200mH 5milli-ohms 18 Ampères Horizontal 36 × 36 × 16
    T310-200-15A 0.200mH 5milli-ohms 15 Ampères Vertical 38 × 38 × 18
    T250-200-18 0.200mH 5milli-ohms 18 Ampères Vertical 30 × 28 × 15
    T250-300-15 0.300mH 7.3milli-ohms 15 Ampères Horizontal 30 × 32 × 18
    T250-300-15A 0.300mH 7.3milli-ohms 15 Ampères Vertical 30 × 28 × 17
    T250-600-9 0.600mH 10milli-ohms 9 Ampères Horizontal 30 × 30 × 18
    T250-600-9 0.600mH 10milli-ohms 9 Ampères Vertical 30 × 28 × 19
    *Podemos projetar e fabricar peças personalizadas com requisitos específicos
