Name: Indutor de bobina de estrangulamento de modo comum vertical
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL1314-220UH
Price: 0.20 USD
Availability: InStock

Casa Produtos Empilhadeiras de estrangulamento de modo comum

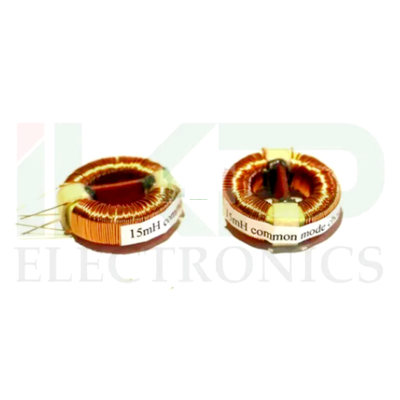

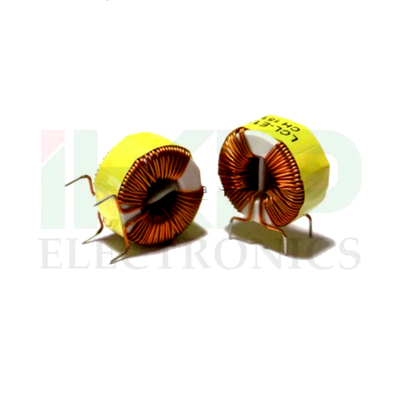

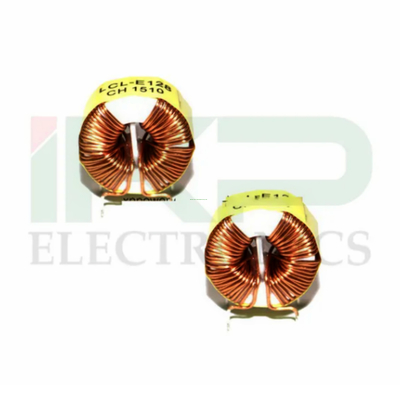

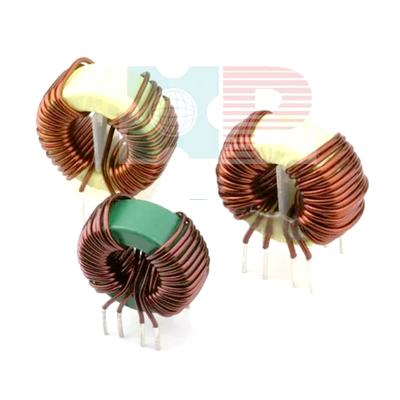

Indutor de bobina de estrangulamento de modo comum vertical

Vertical Common Mode Choke Coil Inductor

Detalhes do produto:

Lugar de origem:	porcelana
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Número do modelo:	IKP-ACL1314-220UH

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1000
Preço:	0.20-0.25
Detalhes da embalagem:	Cartão
Tempo de entrega:	10-15 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	100,000/semana

contacto

Descrição de produto detalhada

Informações básicas.

Modelo N.O.

IKP-ACL1314-220UH

Frequência de trabalho

Frequência elevada

Estrutura do Enrolamento

Empilhadeira de camadas múltiplas

Natureza da operação

Empilhadeira de estrangulamento

Estrutura do magnetizador

Ferrite de bobina

Área de aplicação

Medição da potência

Forma de embalagem

Canais de alimentação

Marca

OEM

Valor do inductor

Indutor variável

Material do núcleo

Amorfo

Pacote de transporte

Cartão/paleta

Especificações

RoHS, ISO9001

Marca comercial

IKP

Origem

Hefei, Anhui

Código do SH

85045000

Capacidade de produção

5, 000 PCS/semana

Descrição do produto

Impedância de modo comum mais elevada na gama de frequências mais ampla
Conforme à Directiva RoHS
Concha de isolamento de PVC
Tinto-prata sobre terminações de cobre
Alta densidade de fluxo de saturação
Menos vazamento de fluxo e batimentos
Alta perda de inserção e excelente supressão de ruído
Indutância precisa
Instalação de alta corrente, horizontal ou vertical
Temperatura de funcionamento: -55 a 105°C
Ampla gama de frequências, grande gama ajustável de permeabilidade (μ0) de 50.000 a 160000
Casa e tubos estão disponíveis
As especificações personalizadas são aceitas
Aplicações: comutação de potência de saída e circuitos de suavização
Utilizado como bobina de estrangulamento para SMPs de alta frequência
Contramedidas contra ondulações de picos
Filtros EMI/RFI
Conversores de corrente contínua
Dispositivos IP e OP
Inversor de potência

Número da parte do IKP	Indutividade (MH)	IDC (Ampes)	DCR (OHMS) MAX	Indutividade @10 KHZ NO DC ±15%
ACL-XXX-0.05-1	0.05	1	0.072	20
ACL-XXX-0.20-1	0.20	1	0.08	57
ACL-XXX-0.45-1	0.45	1	0.125	73
ACL-XXX-0.80-1	0.80	1	0.145	111
ACL-XXX-1.25-1	1.25	1	0.2	170
ACL-XXX-1.80-1	1.80	1	0.235	247
ACL-XXX-2.45-1	2.45	1	0.265	388
ACL-XXX-3.20-1	3.20	1	0.37	564
ACL-XXX-4.05-1	4.05	1	0.6	850
ACL-XXX-5.00-1	5.00	1	0.7	1250
ACL-XXX-0.05-3	0.05	3	0.031	22
ACL-XXX-0.20-3	0.20	3	0.06	55
ACL-XXX-0.45-3	0.45	3	0.075	83
ACL-XXX-0.80-3	0.80	3	0.095	133
ACL-XXX-1.25-3	1.25	3	0.118	172
ACL-XXX-1.80-3	1.80	3	0.14	262
ACL-XXX-2.45-3	2.45	3	0.18	429
ACL-XXX-3.20-3	3.20	3	0.22	595
ACL-XXX-4.05-3	4.05	3	0.32	850
ACL-XXX-5.00-3	5.00	3	0.32	1500
ACL-XXX-0.08-5	0.08	5	0.02	23
ACL-XXX-0.30-5	0.30	5	0.04	60
ACL-XXX-0.67-5	0.67	5	0.042	72
ACL-XXX-1.20-5	1.20	5	0.058	110
ACL-XXX-1.25-5	1.87	5	0.07	182
