Casa ProdutosChokes de Modo Comum

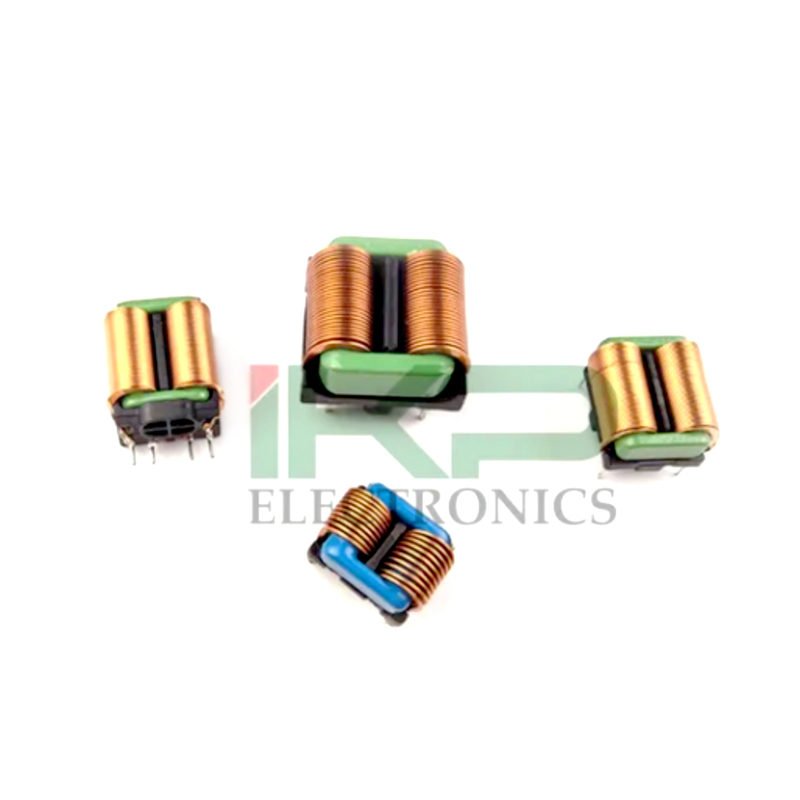

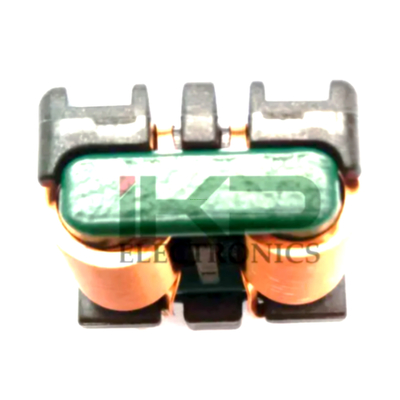

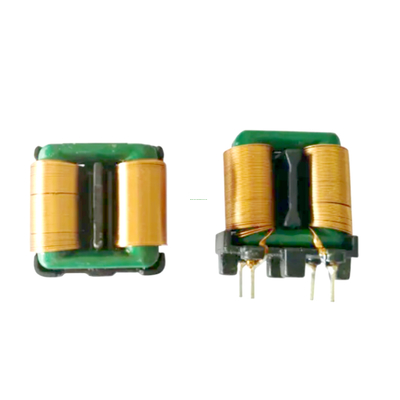

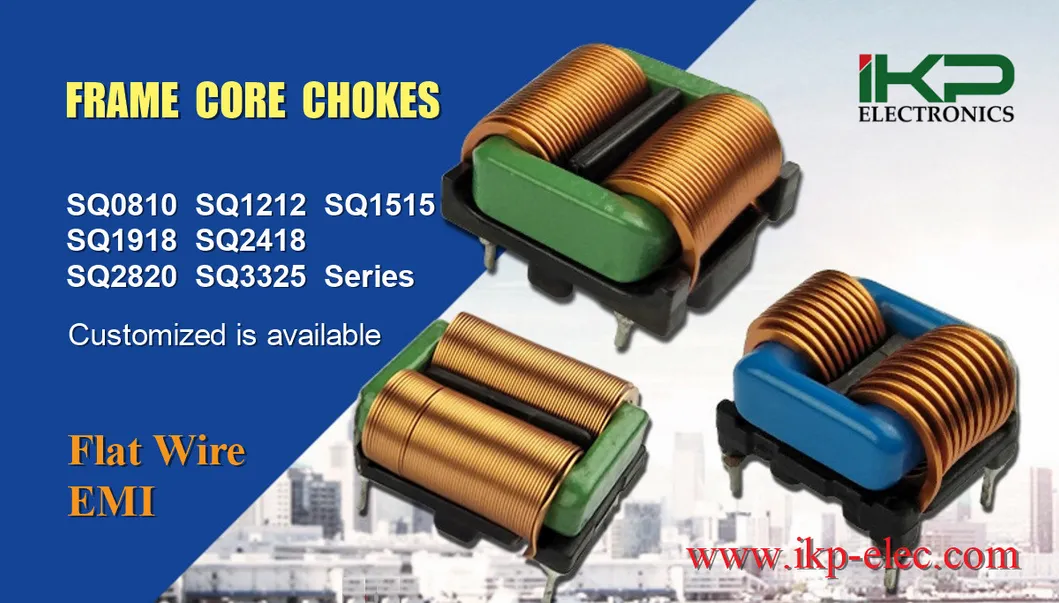

Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano

Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano

    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire
    • Square Ferrite Core Common Mode Choke Coil Filter Inductors with Flat Copper Wire

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS
    Número do modelo: Série LF-CMC-SQ

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 0.16-0.22
    Detalhes da embalagem: Cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    Informações básicas.

    Modelo N.O.
    Série LF-CMC-SQ
    Frequência de trabalho
    Frequência elevada
    Estrutura do Enrolamento
    Enrolamento vertical de fio plano
    Natureza da operação
    Empilhadeira de estrangulamento
    Estrutura do magnetizador
    Ferrite de bobina
    Área de aplicação
    EMI/EMC
    Forma de embalagem
    Vertical/Horizontal
    Marca
    Ikp
    Valor do inductor
    Indutor variável
    Pacote de transporte
    Cartão e bandeja
    Especificações
    Série SQ
    Marca comercial
    IKP
    Origem
    China
    Código do SH
    85045000
    Capacidade de produção
    10000 peças/dia

    Descrição do produto

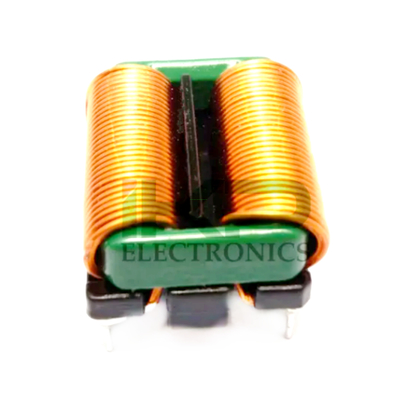

    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano

    Características do produto:
    *Processo de enrolamento de arame plano grande
    * Pequeno volume, grande corrente
    * A densidade de corrente unitária é 1,3 vezes ou mais do fio de cobre redondo
    * Baixa resistência de CC, pequena capacidade distribuída
    Fácil de dissipar
    *Excelente efeito EMI e estabilidade
    *Produzido por uma máquina totalmente automática, com elevada eficiência e qualidade estável
    * Boa resistência ao isolamento e longa vida útil
    *Vertical ou horizontal, personalizado está disponível

    Parâmetros elétricos:
    * Especificações de arame plano: largura 1,0-2,0 mm, espessura 0,1-0,5 mm
    *Tensão nominal ((v): 85 a 265 AC, 50/60Hz
    * Relação de voltas: N1:N2=1:1
    *Resistência de isolamento: 100mΩ MIN a 500DC
    *Resposta de frequência de ensaio: 10kHz 100mV
    *Passeio de temperatura de funcionamento: -40oCaté + 150oC
    *Aumento da temperatura: 50oCMax.
    * Utilizado para absorver sinais de interferência de modo comum de 9-30MHz
    * Utilizado para absorver sinais de modo comum e sinais de modo diferencial na faixa de 9-30MHz
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano

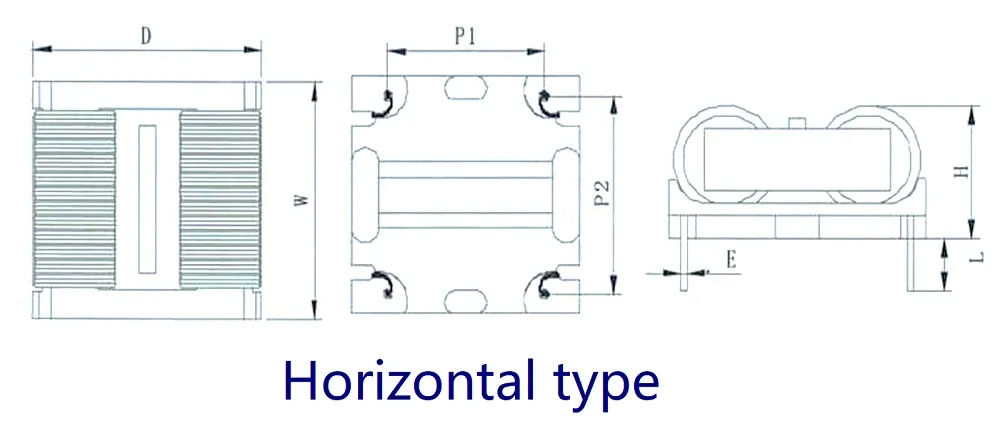

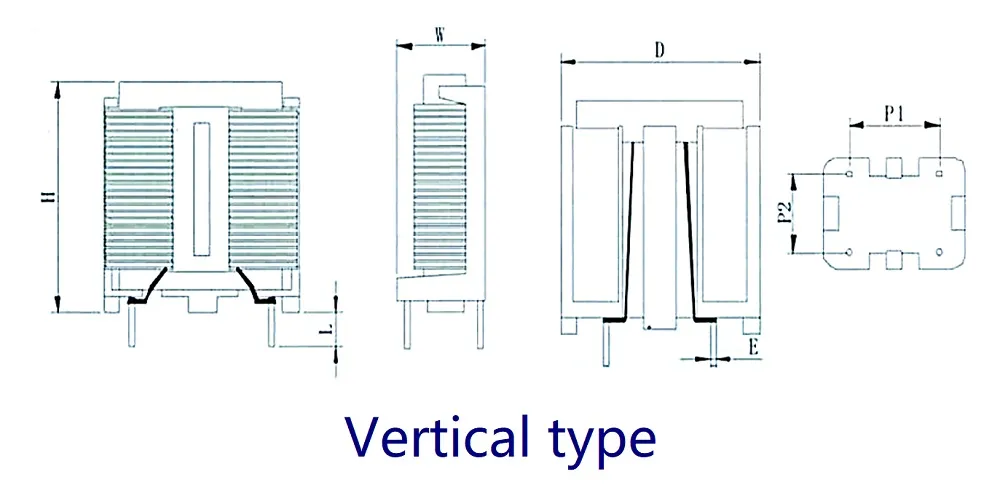

    Especificações gerais do produto:
    Especificações Indutividade
    MIN
    1KHZ 0,25V    		 Dimensões (mm MAX) Corrente ((A) Potência ((W)
    W D H L E 1#Base 2#Base Max. Max.
    PIN 1 PIN 2 PIN 1 PIN 2
    SQ1515V15 >15 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
    SQ1515V20 >20 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515V25 >25 mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
    SQ1515H15 >15 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
    SQ1515H20 >20 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1515H25 >25 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
    SQ1615V15 >15 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
    SQ1615V20 >20 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615V25 >25 mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
    SQ1615H15 >15 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
    SQ1615H20 >20 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1615H25 >25 mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
    SQ1918V12 >12 mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
    SQ1918V20 >20 mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
    SQ1918V30 >30 mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
    SQ1918H12 >12 mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
    SQ1918H20 >20 mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
    SQ1918H30 >30 mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
    SQ2418V12 >12 mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
    SQ2418V20 >20 mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
    SQ2418V30 >30 mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
    SQ2418H12 >12 mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
    SQ2418H20 >20 mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
    SQ2418H30 >30 mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
    SQ2724V07 >7mH 18 30 38 4 0.8 4 PINS - - 3.5 280
    SQ2724V15 >15 mH 18 30 38 4 0.8 4 PINS - - 2.5 280
    SQ2724V20 >20 mH 18 30 38 4 0.8 4 PINS - - 1.8 280
    SQ2724H07 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
    SQ2724H15 >15 mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
    SQ2724H20 >20 mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
    SQ2820V07 >7mH 16 30 38 4 0.8 4 PINS - - 2.0 300
    SQ2820V20 >20 mH 16 30 38 4 0.8 4 PINS - - 2.5 300
    SQ2820V30 >30 mH 16 30 38 4 0.8 4 PINS - - 5.0 300
    SQ2820H07 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
    SQ2820H20 >20 mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
    SQ2820H30 >30 mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
    SQ3126V081 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
    SQ3126V082 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
    SQ3126V10 >10 mH 22 34 38 4 0.9 18 16 - - 3.5 400
    SQ3126V25 >25 mH 22 34 38 4 0.9 18 16 - - 3 400
    SQ3126H081 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
    SQ3126H082 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
    SQ3126H10 >10 mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
    SQ3126H25 >25 mH 28 35 18 4 1.0 20 16.8 - - 3 400
    SQ4391V12 >12 mH - - - - - - - - - 7 600
    SQ4391H12 >12 mH 28 45 16 4 1.0 39 21 - - 7 600
    * Disponível sob medida.

    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano

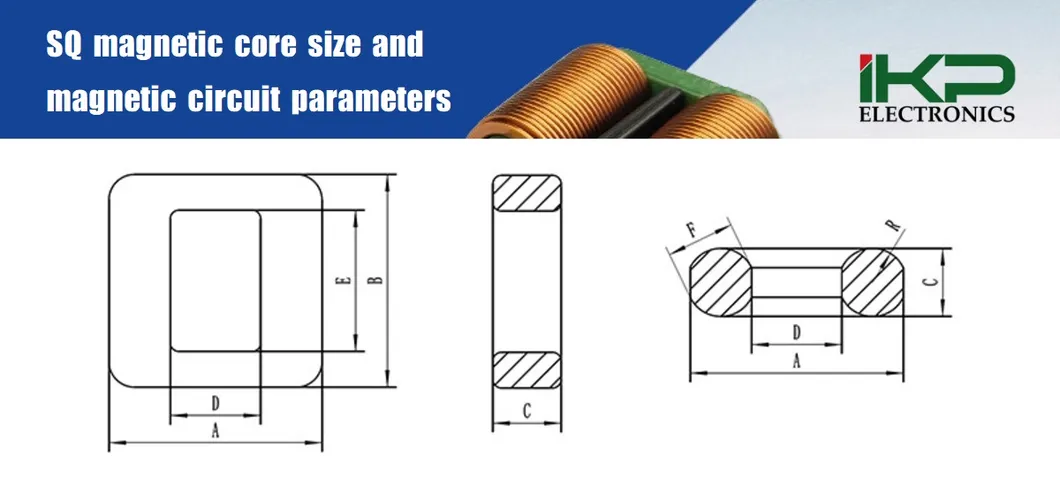

    Tamanho do núcleo magnético SQ e parâmetros do circuito magnético:
    Especificação do núcleo magnético Tamanho do núcleo magnético (após pulverização) Parâmetros da rota magnética
    A B C D E F R Le (mm) Ae(mm2) Ve(mm3) C1 ((mm-1)
    SQ12.5 x 12.5 x 4.8 120,8 ± 0.4 120,8 ± 0.4 5.2±0.3 5.2±0.3 8 ± 0.3 4.8 2.13 42.79 13.53 579.12 3.16
    SQ13 × 17,5 × 5 13.4±0.4 17.9±0.4 5.4±0.3 4.2±0.3 12.9±0.3 5.1 2.45 51.44 15.26 784.82 3.37
    SQ13.5 × 21.6 × 5 13.9±0.4 22 ± 0.4 5.3±0.3 4.1±0.3 150,6 ± 0.3 5.3 2.7 55.60 15.90 874.50 3.50
    SQ15 × 15 × 5 15.5±0.4 15.5±0.4 5.3±0.3 50,8 ± 0.3 10.9±0.3 5.3 2.65 48.98 14.48 709.22 3.38
    SQ15.5 × 18.6 × 5 16 ± 0.4 19 ± 0.4 6.3±0.3 4.5±0.3 130,8 ± 0.3 6.5 3.4 53.20 15.34 816.09 3.47
    SQ16.3 × 15.5 × 6 160,6 ± 0.4 150,8 ± 0.4 6 ± 0.3 5.2±0.3 10.5±0.3 6.3 3.3 49.97 20.85 1041.86 2.40
    SQ17 × 20,6 × 6 17.3±0.5 20.9±0.5 6.3±0.3 5.7±0.3 14 ± 0.4 6.3 3.15 64.39 25.23 1624.80 2.55
    SQ17.5 × 24 × 6 170,8 ± 0.5 24.5±0.5 6.3±0.3 6.2±0.3 18.9±0.4 6.3 3.15 68.80 22.22 1529.08 3.10
    SQ18.3 × 19.5 × 6 180,6 ± 0.5 190,8 ± 0.5 6.3±0.3 7.2±0.3 13.3±0.3 6.3 3.3 64.11 23.62 1514.10 2.71
    SQ18.3 × 20.8 × 6 180,6 ± 0.5 20.9±0.5 6.3±0.3 7.4±0.3 14.5±0.4 6.3 2.9 65.86 23.46 1545.21 2.81
    SQ18.6 x 15.6 x 6.8 19 ± 0.4 16 ± 0.4 60,6 ± 0.3 6.0±0.3 13 ± 0.3 7 3.55 51.26 22.65 1161.11 2.26
    SQ20 × 22,5 × 6.8 20 ± 0.5 220,8 ± 0.5 60,6 ± 0.3 7.4±0.3 15.2±0.4 6.9 3.6 72.10 30.20 2177.01 2.39
    SQ20 × 29 × 6.3 20.3±0.5 29.3±0.5 60,6 ± 0.3 7.7±0.3 22.2±0.4 7 3.55 83.90 31.46 2639.81 2.67
    SQ26 × 31 × 9 26.3±0.5 310,8 ± 0.6 9.3±0.4 9.7±0.4 22.7±0.4 9.3 4.65 96.56 54.21 5234.96 1.78

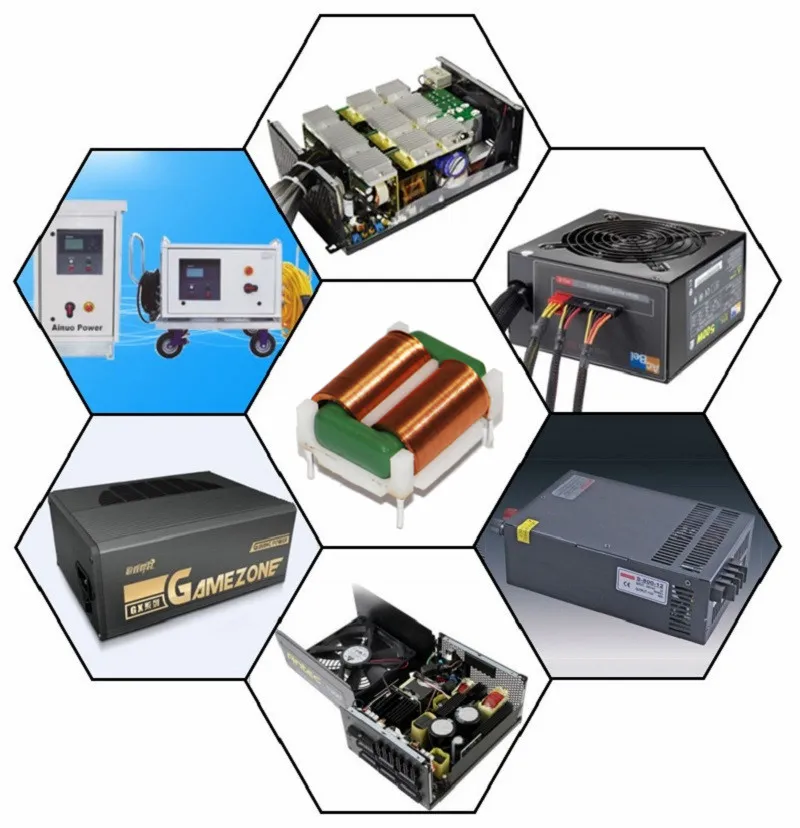

    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano

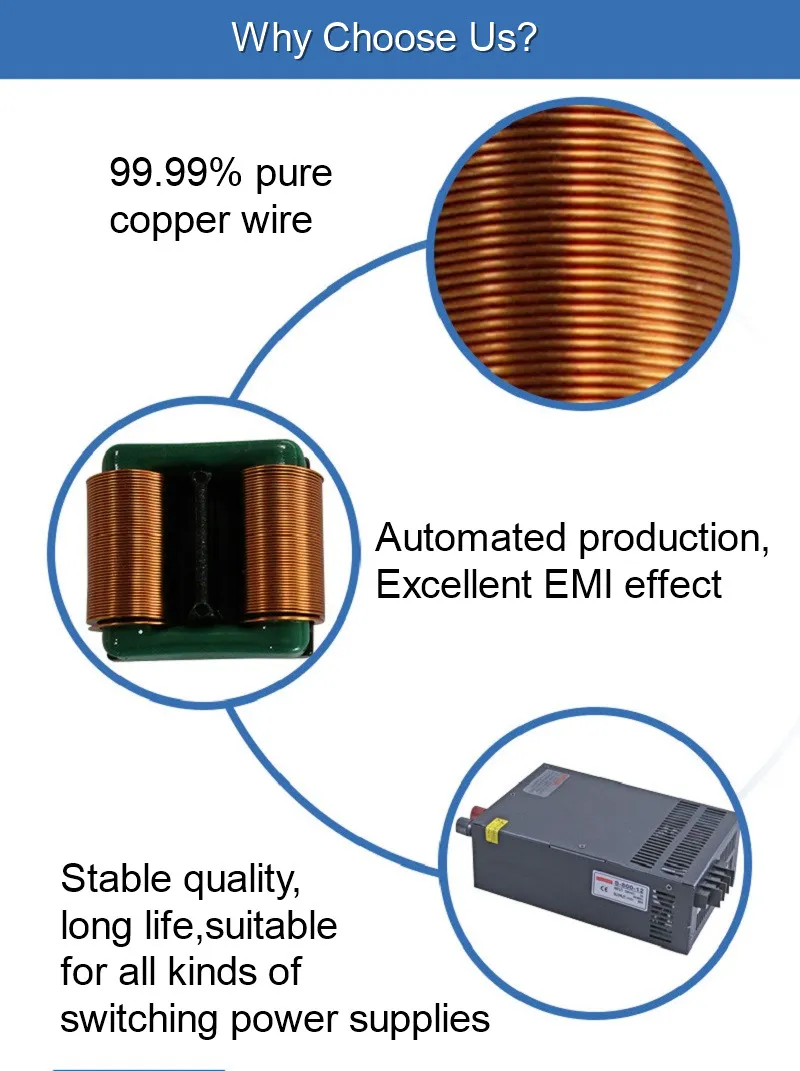

    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano



    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
    Indutores de filtro de bobina de estrangulamento de modo comum de núcleo de ferrite quadrado com fio de cobre plano
