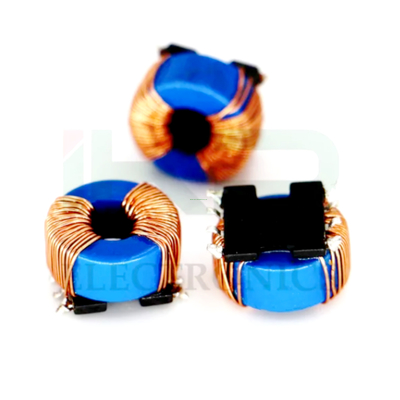

Indutores de filtros de modo comum EMC de núcleo nanocristalino

Spraying Nanocrystalline Core EMC Common Mode Filter Inductors

Detalhes do produto:

Lugar de origem:	China
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Número do modelo:	LM-TR100500-007R-1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1000
Preço:	0.02-0.19
Detalhes da embalagem:	cartão
Tempo de entrega:	10-15 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	100,000/semana

contacto

Descrição de produto detalhada

Informações básicas.

Modelo N.O.

LM-TR100500-007R-1

Frequência de trabalho

Frequência elevada

Estrutura do Enrolamento

CMC

Natureza da operação

Empilhadeira de estrangulamento

Estrutura do magnetizador

Círculo de núcleo de ferro

Área de aplicação

Asfixia

Forma de embalagem

Canais de alimentação

Marca

Ikp

Valor do inductor

Indutor variável

Pacote de transporte

Cartão

Especificações

Pulverizar Núcleo Nanocristalino

Marca comercial

IKP

Origem

China

Código do SH

8504319000

Capacidade de produção

20000 peças/dia

Descrição do produto

Características:
1. Alta permeabilidade inicial e elevado valor AL
2.Alta perda de inserção efetiva, melhor efeito de redução de ruído de filtragem
3.As características de frequência são boas e, de acordo com as diferentes bandas de frequência, a perda de inserção exige o ajustamento da permeabilidade inicial doμ0,μ0 faixa de proporções variáveis de 20000 a 160000
4.Excelente estabilidade a temperaturas
5.Pequeno volume, peso leve, e pode ser usado para tratamento de pulverização, mais eficaz na redução do tamanho do núcleo magnético

Aplicação:
Transformador de frequência, fonte de alimentação de comutação,Fornecimento de energia UPS ininterrupto,Máquina de soldadura por pulso, pilha de carregamento de veículos elétricos,Conversor de potência,Gerador de energia eólica,Dispositivos de transmissão diversos, Inverter ar condicionado

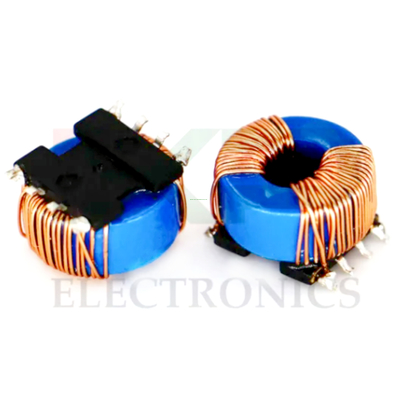

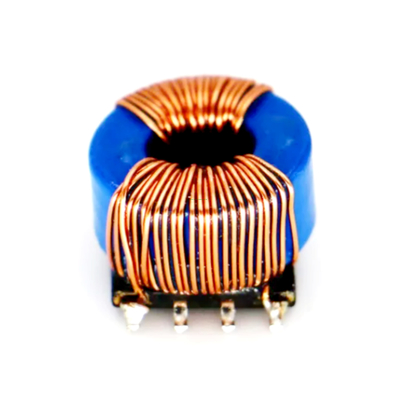

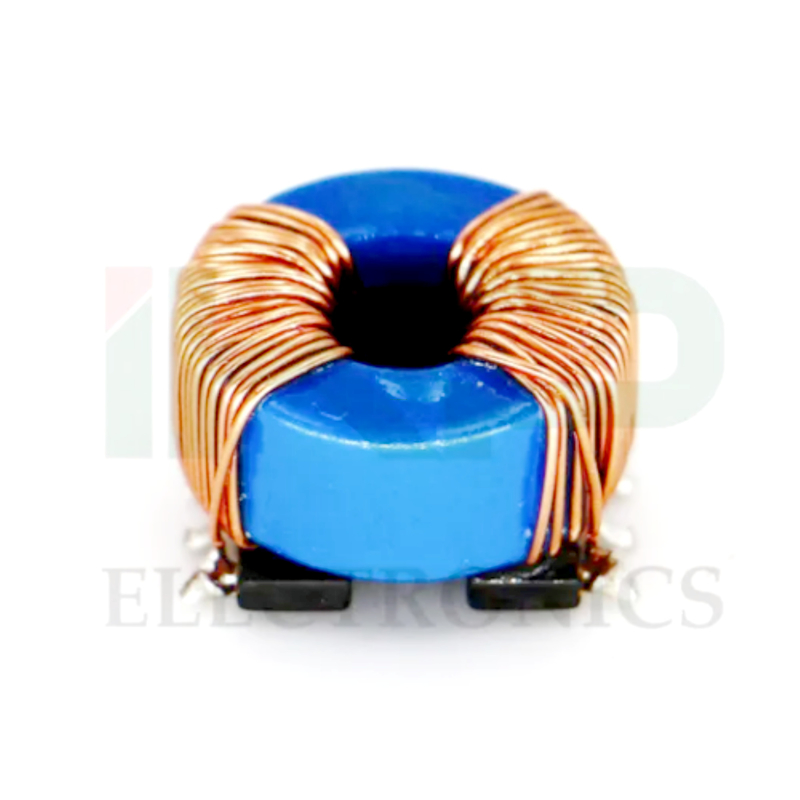

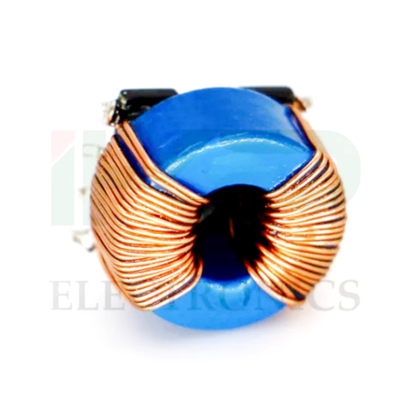

Indutores de filtros de modo comum EMC de núcleo nanocristalino

Indutores de filtros de modo comum EMC de núcleo nanocristalino

Parâmetros de desempenho físico e elétrico:

Tamanho do núcleo (mm) Identificação×OD×H	Dimensões			- O quê? (cm)	AFe (cm)2)	AL		Proteção
Tamanho do núcleo (mm) Identificação×OD×H	Identificação	OD	H	- O quê? (cm)	AFe (cm)2)	10K nominal	100 mil. nominal	Proteção
4.5×7.2×3.0	3.5	8.0	4.5	1.81	0.03	12	- Não.	Carcaça exterior
6.5×9.8×4.5	5.1	11.2	5.7	2.56	0.06	22	5	Carcaça exterior
6.5× 10 × 5.0	5.1	11.2	6.5	2.59	0.07	24	- Não.	Carcaça exterior
8.0× 12 × 4.5	6.5	13.5	6.5	3.14	0.07	25	- Não.	Carcaça exterior
10× 14 × 5.0	8.5	15.5	10	4.08	0.19	40	- Não.	Carcaça exterior
10× 16 × 8	8.5	17.2	10.3	5.03	0.25	45	- Não.	Pulverização
12× 20 × 8	10	22.3	10.3	5.03	0.25	45	- Não.	Carcaça exterior
12× 20 × 8	10	22.3	10.3	5.03	0.25	20	9	Carcaça exterior
12.5× 16 × 6	>=10.7	- O que é?8	<= 8	4.48	0.08	16	5.3	Pulverização
16× 26 × 10	14.0	27.5	12.5	6.6	0.39	65	15	Carcaça exterior
16.5× 21 × 12	14.6	22.8	15	5.89	0.21	- Não.	7.5	Carcaça exterior
18× 28 × 15	16	30.2	17.6	7.23	0.59	60	- Não.	Carcaça exterior
20× 25 × 10	18	27.8	12.7	7.07	0.2	30	7	Carcaça exterior
20× 30 × 15	17.8	33.1	17.5	7.85	0.59	70	- Não.	Carcaça exterior
20× 32 × 10	17.8	34.0	12.5	8.17	0.47	45	- Não.	Carcaça exterior
25× 40 × 10	22.5	42.5	13	10.21	0.59	50	- Não.	Carcaça exterior
25× 40 × 15	21.9	43.2	18.9	10.21	0.88	70	- Não.	Carcaça exterior
32× 40 × 15	29.2	44.3	18.6	11.31	0.47	45	7	Carcaça exterior
32× 40 × 15	>= 28.5	<= 43.5	- O que é?8	11.31	0.47	14	7.2	Pulverização
32×50×15	29	53.2	18.2	12.88	1.05	60	- Não.	Carcaça exterior
32× 50 × 20	29.5	53.2	23.5	12.88	1.40	80	- Não.	Carcaça exterior
40× 50 × 20	>= 36.5	<= 53.5	- Não.8	14.14	0.78	30	10	Pulverização
40× 50 × 25	36.2	53.4	28.3	14.14	0.98	62	12	Carcaça exterior
40× 60 × 20	37	63	24	15.71	1.56	70	- Não.	Carcaça exterior
40× 64 × 20	37	67	24	16.34	1.87	80	- Não.	Pulverização
50× 65 × 25	47	68	29	18.06	1.46	60	18	Carcaça exterior
50× 80 × 20	47	84	24	20.42	2.34	80	- Não.	Carcaça exterior
70× 120 × 30	65.5	125.1	36.1	29.85	5.85	150	- Não.	Carcaça exterior
80× 100 × 20	103.6	76	23.7	28.27	1.56	45	13	Carcaça exterior
90× 125 × 25	85.4	129.5	30	33.77	3.41	90	- Não.	Carcaça exterior
100× 130 × 25	>= 95	<= 134.5	<= 28.5	36.13	2.93	75	- Não.	Carcaça exterior
130× 160 × 30	>= 125	Caso não seja necessário	<= 33.5	45.55	3.51	70	- Não.	Pulverização
190× 220 × 30	184	227.5	35.7	64.4	3.51	50	13	Carcaça exterior
