Name: Indutor de potência de bobina de estrangulamento de modo comum com base
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC1517-3MH
Price: 0.34 USD
Availability: InStock

Casa Produtos Chokes de Modo Comum

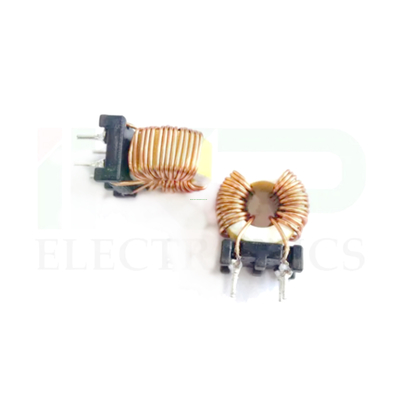

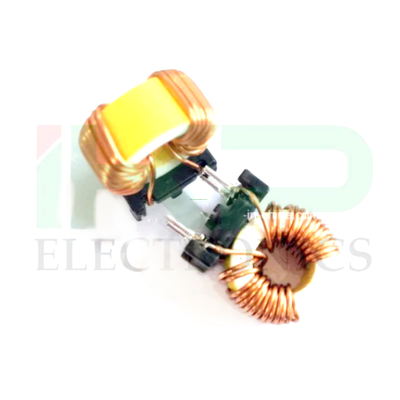

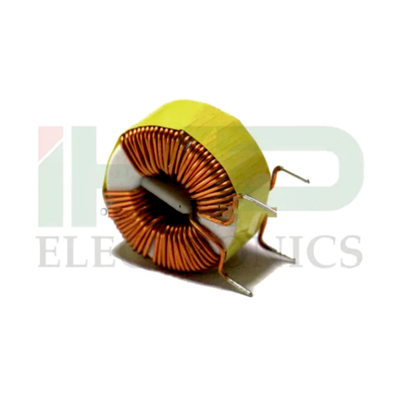

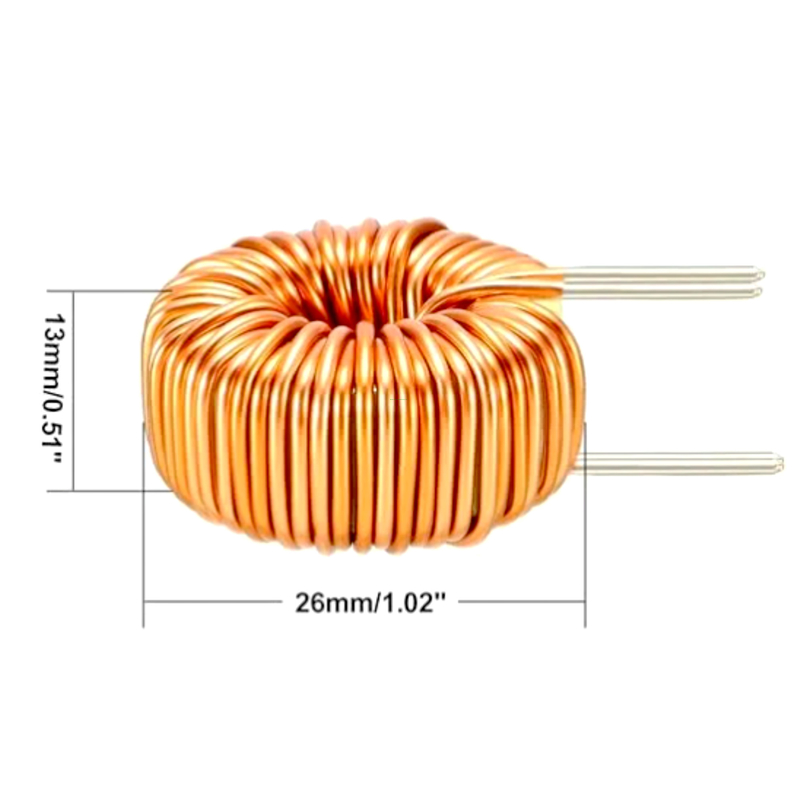

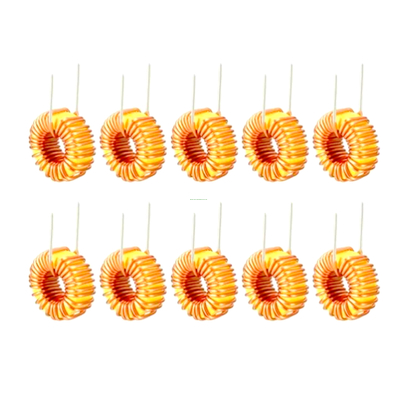

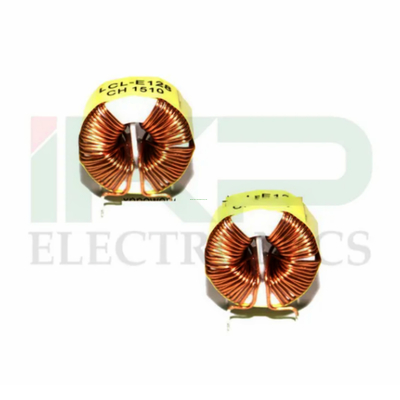

Indutor de potência de bobina de estrangulamento de modo comum com base

Common Mode Choke Coil Power Inductor with Base

Detalhes do produto:

Lugar de origem:	China
Marca:	IKP
Certificação:	CE/UL/REACH/ROHS
Número do modelo:	IKP-CMC1517-3MH

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1000
Preço:	0.34-0.50
Detalhes da embalagem:	cartão
Tempo de entrega:	10-15 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	100,000/semana

contacto

Descrição de produto detalhada

Informações básicas.

Modelo N.O.

IKP-CMC1517-3MH

Frequência de trabalho

Frequência elevada

Estrutura do Enrolamento

Empilhadeira de camadas múltiplas

Natureza da operação

Empilhadeira de estrangulamento

Estrutura do magnetizador

Ferrite de bobina

Área de aplicação

Frequência elevada

Forma de embalagem

Ikp

Marca

OEM

Valor do inductor

Indutor variável

Núcleo

Núcleo de ferrita

Pacote de transporte

Cartão/tubo

Especificações

RoHS, ISO9001

Marca comercial

IKP

Origem

Hefei, Anhui

Código do SH

85045000

Capacidade de produção

50, 000 PCS/semana

Embalagem e entrega

Tamanho da embalagem

37.00cm * 26.00cm * 21.00cm

Peso bruto do pacote

10.000kg

Descrição do produto

Características elétricas (temperatura: 25 ± 50 cm, RH: 65 ± 1 RH)
1) Indutância (a 10 kHz 0,05 V): L2-7 = L3-6 = 6,8mh + 50%/-30%
2) Resistência: DCR2-7 = DCR3-6=250mΩ máximo
3) Hi-pot: N1 a N2: 1500V AC, 3mA, 60s

Lista de materiais:
1 Núcleo: T14x9x5 TS10 TDG ou EQU
2 fios: UEW poliuretano 130C tai-i fios e cabos eléctricos Co Ltd, E85640
3 PCB: FR-4 1,5x9x5
4 Caso
5 Epoxi: 6020H poços material eletrónico Co Ltd, E2296335

Número da parte	Indutividade (mH) @ 1KHz	IDC ((A) MAX.	DCR ((() MAX.	Diâmetro do fio (Φ) mm
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
