Casa ProdutosEmpilhadeiras de estrangulamento de modo comum

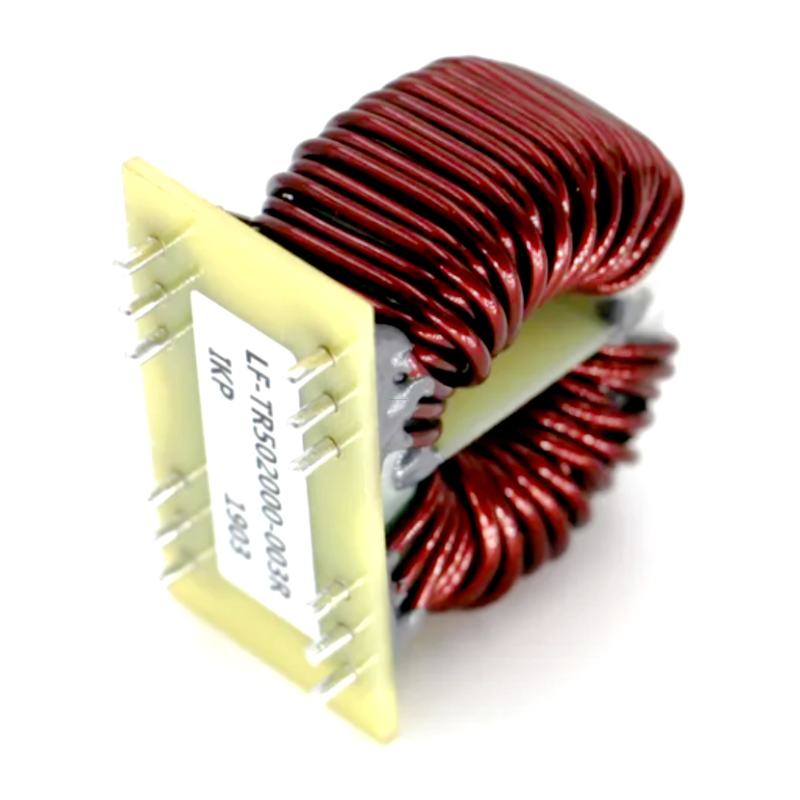

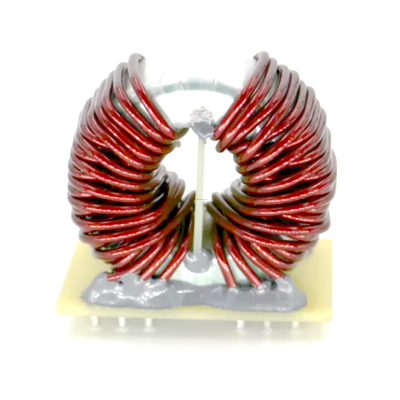

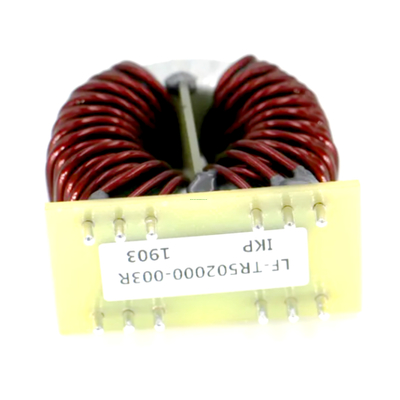

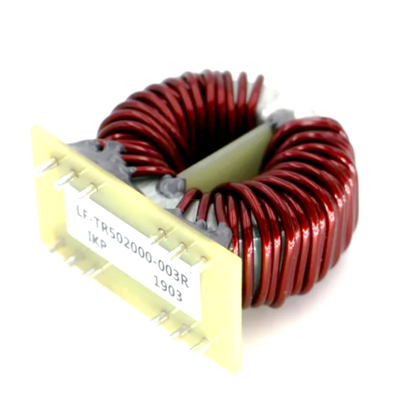

Corrente alta de núcleo toroidal em modo comum bobinas de estrangulamento para nova energia

Corrente alta de núcleo toroidal em modo comum bobinas de estrangulamento para nova energia

    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy
    • High Current Toroidal Core Common Mode Choke Coils for New Energy

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS

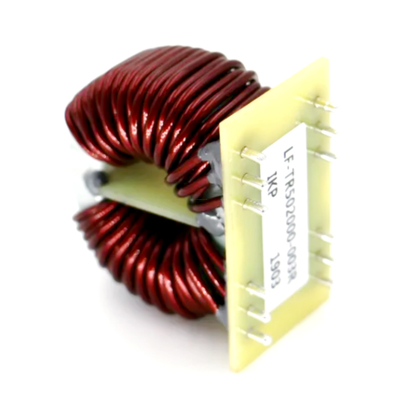

    Número do modelo: LF-TR502000-005R

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 1.79-1.99
    Detalhes da embalagem: cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    Informações básicas.

    Modelo no.
    LF-TR502000-005R
    Frequência de trabalho
    Alta freqüência
    Estrutura de enrolamento
    Enrolamentos duplos
    Natureza da operação
    Bobina de estrangulamento
    Estrutura do magnetizador
    Bobina de ferrita
    Gama de aplicação
    Estrangular
    Formulário de embalagem
    Bobinas de potência
    Marca
    Ikp
    Valor do indutor
    Indutor variável
    Pacote de transporte
    Carton
    Especificação
    T5020
    Marca registrada
    Ikp
    Origem
    China
    Código HS
    85043190
    Capacidade de produção
    3000Pieces/dia

    Descrição do produto

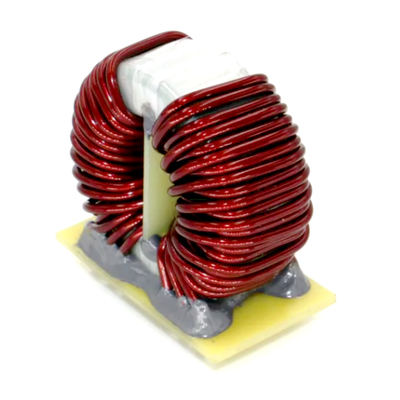

    Corrente alta de núcleo toroidal em modo comum bobinas de estrangulamento para nova energia

    Características:
    1. Enrolamentos separados para a capacitância mínima entre letra
    2. Enrolamentos de camada única para maior impedância de modo comum sobre a faixa de frequência mais ampla
    3. Adequado para 50Hz a 500 kHz
    4. Spacer fornece uma distância de fluência de 1 a 3 mm para UL, CSA, conformidade da IEC
    5. Todos os materiais utilizados são reconhecidos por UL94-VO
    6. Temperatura operacional:-55ºCa +105ºC
    7. Disponível em montagem vertical ou horizontal
    8. Disponível em montagem vertical do cabeçalho para facilitar a montagem da PCB
    9. Easy FR-4 Board Montagem de boa resistência à vibração

    Aplicativo:
    Reator CA de baixa frequência, sistema de energia solar, sistema de condicionamento de energia, sistema de energia eólica, máquina de acionamento automático, aquecedor de indução, máquina de soldagem, indústrias de papel, estrangulamento de supressão de RFI, conversores DC/DC, dispositivos IP e OP.

    Especificações elétricas:
    6*6*3 7*7*4 8*6*3 8*6*4 9*6*5 10*6*5
    12*6*4 12.7*7,9*4.5 12,7*7,9*5.2 12,7*7,9*7 13*7*5 14*8*4
    14*8*9 14*9*5 16*9*5 16*9*8 16*10*5 16*10*8
    16*12*8 18*10*7 18*10*12 19*13*6 20*10*10 20*10*12
    20*12*8 20*12*10 22*14*6.5 22*14*8 31*19*8 31*19*12
    31*19*15 36*23*15 37*22*10 37*22*14 38*19*13 38*22*16

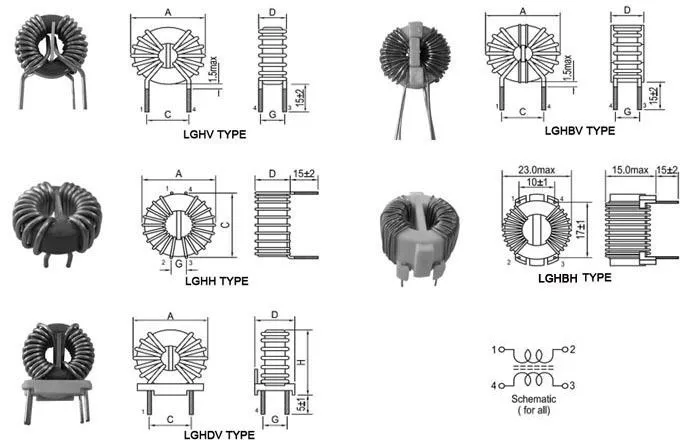

    Cheques montados na linha da linha de modo comum montada
    Parte não. Indutância Máx. DC
    Resistência    		 Atual
    Avaliação    		 Montagem Dimensão (mm)
    Código de tamanho da bobina A×B×C
    T310-280-13 0,280MH 2.9milli-ohm 13a Horizontal 38 × 38 × 19
    T250-425-8 0,425MH 4.26Milli-OHM 8a Vertical 32 × 30 × 21
    T310-580-13 0,580mh 10milli-ohm 13a Vertical 38 × 38 × 18
    T250-1000-8 1.000mh 0,02OHM 8a Vertical 30 × 28 × 13
    T220-1000-3.2 1.000mh 15.3Milli-OHM 3.2a Vertical 26 × 26 × 17
    T220-1500-2 1.500mh 18.0milli-ohm 3.2a Vertical 26 × 26 × 18
    T220-1800-5 1.800MH 0,05OHM 5a Horizontal 26 × 28 × 18
    T220-2200-5 2.200MH 0,04OHM 5a Vertical 26 × 26 × 19
    T250-3500-1.5 3.500MH 80.0milli-ohm 1.5a Horizontal 30 × 32 × 16
    T250-3700-4 3.700MH 0,007OHM 4a Vertical 30 × 32 × 17
    T310-7200-2.5 7.200MH 93.0milli-ohm 2.5a Horizontal 38 × 40 × 18
    T310-11000-1.5 11.000mh 184.0milli-ohm 1.5a Vertical 40 × 40 × 19

    Lar
    Parte não. Indutância Máx. DC
    Resistência    		 CUNTE DC
    Avaliação    		 Montagem Dimensão (mm)
    Código de tamanho da bobina A×B×C
    T220-1180-7.5 1.180mh 12.5milli-OHMS 7.5amps Horizontal 26 × 28 × 20
    T220-65-23.5 65.000μh 0,9milli-OHMS 23.5amps Vertical 26 × 26 × 18
    T220-100-19 100.000μh 1,3 Milli-Ohms 1930 Vertical 28 × 26 × 18
    T220-180-15 180.000μh 2.5milli-ohms 15amps Vertical 26 × 26 × 20
    T220-470-12 470.000μh 4.0Milli-OHMS 12amps Vertical 28 × 26 × 18
    T220-880-9 880.000μh 6.5milli-OHMS 9amps Horizontal 28 × 30 × 20

    Alta corrente de linha comum engasga
    Parte não. Indutância Máx. DC
    Resistência    		 Atual
    Avaliação    		 Montagem Dimensão (mm)
    Código de tamanho da bobina A×B×C
    T310-100-30 0,100mh 3.0milli-Ohms 30MPs Horizontal 38 × 40 × 18
    T310-100-30A 0,100mh 3.0milli-Ohms 30MPs Vertical 36 × 36 × 15
    T310-150-20 0,150MH 3.4Milli-Ohms 20hops Horizontal 36 × 36 × 16
    T310-150-20A 0,150MH 3.4Milli-Ohms 20hops Vertical 38 × 38 × 18
    T310-150-30 0,150MH 3.5milli-Ohms 30MPs Vertical 38 × 38 × 19
    T250-200-15 0,200MH 5milli-Ohms 15amps Horizontal 30 × 28 × 15
    T310-200-18 0,200MH 5milli-Ohms 18amps Horizontal 36 × 36 × 16
    T310-200-15A 0,200MH 5milli-Ohms 15amps Vertical 38 × 38 × 18
    T250-200-18 0,200MH 5milli-Ohms 18amps Vertical 30 × 28 × 15
    T250-300-15 0,300mh 7.3Milli-Ohms 15amps Horizontal 30 × 32 × 18
    T250-300-15A 0,300mh 7.3Milli-Ohms 15amps Vertical 30 × 28 × 17
    T250-600-9 0,600mh 10milli-Ohms 9amps Horizontal 30 × 30 × 18
    T250-600-9 0,600mh 10milli-Ohms 9amps Vertical 30 × 28 × 19
    *Podemos projetar e fabricar peça personalizada com requisitos específicos
