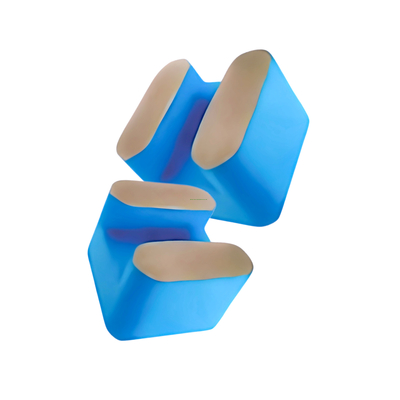

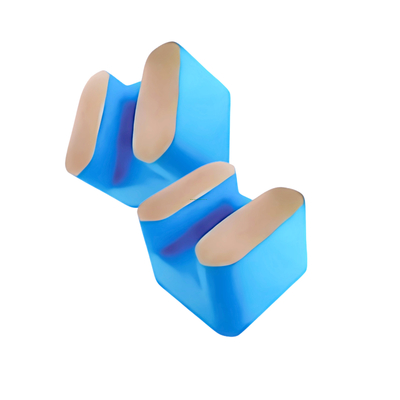

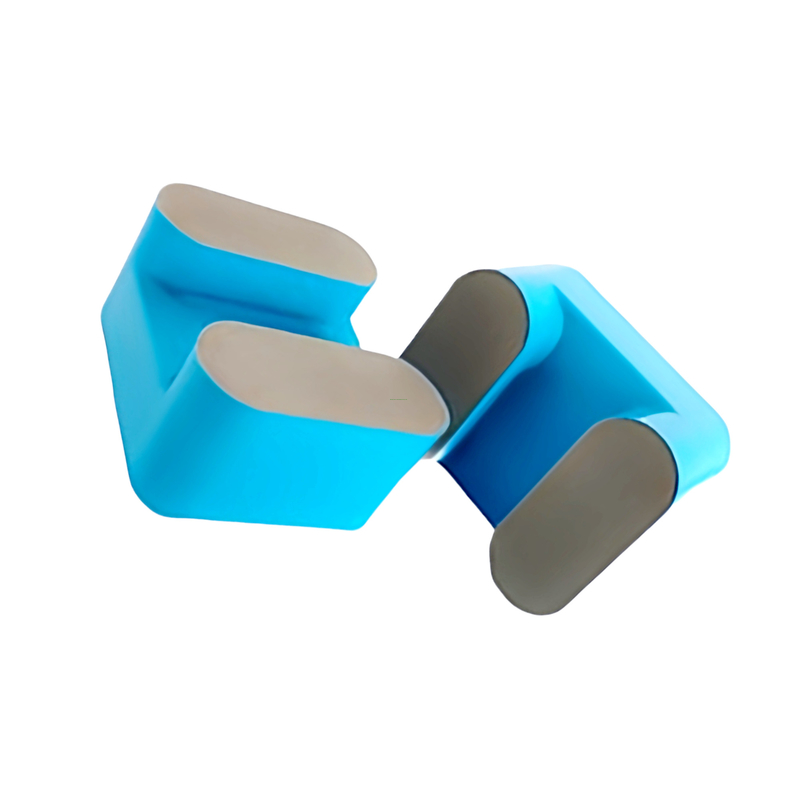

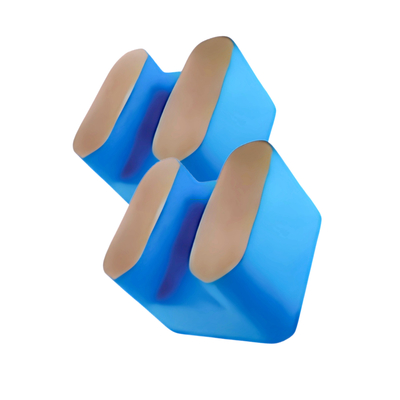

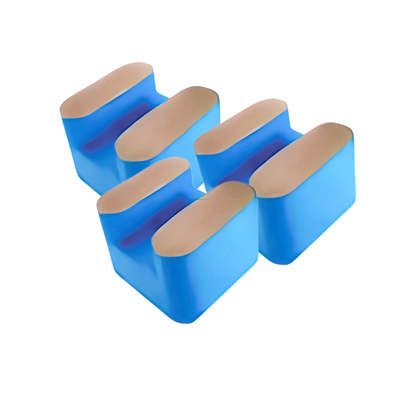

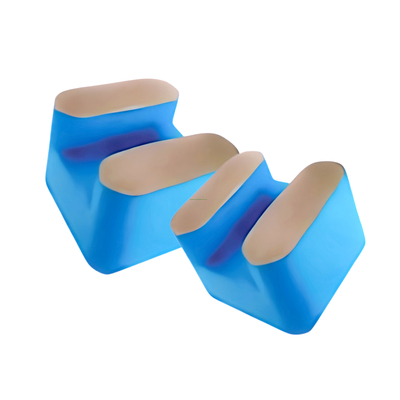

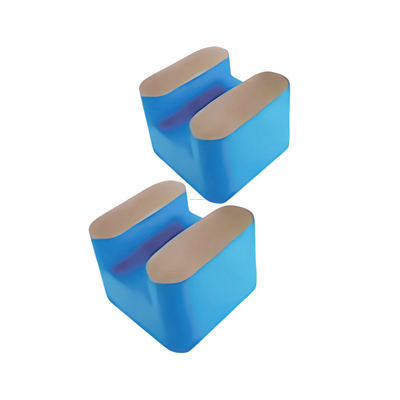

Tipo de núcleo de liga FeSiAl UT502926 Série Parâmetros Núcleo transformador de aço de silício

Tipo de núcleo de liga FeSiAl UT502926 Série Parâmetros Núcleo transformador de aço de silício

    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
    • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core
  • FeSiAl Alloy Core Type UT502926 Series Parameters Silicon Steel Transformer Core

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS
    Número do modelo: UT502926

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 0.03-0.1
    Detalhes da embalagem: cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    Vantagens:

    1. Excelente desempenho eletromagnéticoA sua permeabilidade magnética é elevada, o que permite concentrar e orientar eficazmente o campo magnético.Reduzindo assim a fuga de fluxo magnético no circuito magnético e melhorando a eficiência da conversão eletromagnéticaEm elementos de indução, pode realizar uma maior indutividade, e em transformadores, pode reduzir a perda de ferro.

    2. Boas características de alta frequência: Devido à sua estrutura especial e propriedades do material, pode manter boas propriedades magnéticas em altas frequências.Por conseguinte,, é adequado para circuitos de alta frequência, como a comutação de fontes de alimentação, comunicação por radiofrequência e outros campos.

    3. Forte estabilidade a temperaturas: Dentro de uma determinada gama de temperaturas, as propriedades magnéticas são relativamente estáveis e não variam muito devido às alterações de temperatura.e pode funcionar de forma estável num ambiente de alta temperatura.

    4. Boa maquinaria: O processo de prensagem e sinterização de pó de metal dá-lhe uma certa resistência mecânica e dureza, por isso é fácil de realizar várias operações de usinagem, tais como corte, enrolamento, etc.É conveniente fazer núcleos de diferentes formas e tamanhos, satisfazendo diversos requisitos de concepção.

    5. Vantagem obvia em termos de custos: Em comparação com outros materiais magnéticos de alto desempenho, o custo da matéria-prima dos núcleos de pó metálico é relativamente baixo e o processo de produção é mais maduro.Reduzindo assim o custo de produção e tendo um desempenho de custo mais elevado.

    Áreas de aplicação

    1. Campo Eletrônico de Potência

      Troca de fonte de alimentação: Como núcleo dos transformadores de potência, inductores de filtros e outros componentes,utiliza as suas características de alta frequência e alta permeabilidade magnética para realizar funções eficientes de conversão de energia e filtragem, melhorar a eficiência e o desempenho da fonte de alimentação de comutação e reduzir o volume e o peso.Inversor: No circuito de inversão, é utilizado para transformadores de passo a passo ou passo a baixo e inductores de filtro, garantindo uma conversão eficiente de CC para CA, reduzindo a perda de energia,e melhorar a qualidade de saída do inversor.
    2. Campo de comunicação

      Comunicação por radiofrequência: Pode ser utilizado para fabricar componentes de radiofrequência, tais como filtros, baluns, correspondentes de impedância, etc.As suas características de alta frequência podem assegurar a transmissão estável de sinais na banda de alta frequência, reduzir a distorção e a atenuação do sinal e melhorar o desempenho do sistema de comunicação.Carregamento sem fio: Como núcleo da bobina de carregamento sem fio, melhora o acoplamento do campo magnético, melhora a eficiência e a distância de carregamento sem fio,e realiza uma transmissão de energia sem fio mais rápida e eficiente.
    3. Área de eletrônica automotiva

      Sistema de controlo eletrónico automóvel: tais como elementos de indução na unidade de controlo do motor, módulo de controlo da transmissão, etc., fornece potência estável e processamento de sinal para equipamentos eletrónicos automotivos,garantir o funcionamento normal e a otimização do desempenho do automóvel.Carregador de bordo: Como núcleo do transformador ou do inductor no carregador, adapta-se ao ambiente eletromagnético complexo e às condições de trabalho no interior do automóvel,Realização de funções eficientes de conversão e carregamento de energia elétrica.
    4. Área de automação industrial

      Fornecimento de energia industrial: Fornece um suporte de energia estável e fiável para vários equipamentos industriais, tais como a fonte de alimentação de máquinas de controlo numérico, equipamentos automatizados de linha de produção, etc.A sua elevada eficiência e fiabilidade contribuem para melhorar a eficiência e a qualidade da produção industrial.Sensor: Em alguns sensores baseados em princípios eletromagnéticos, tais como sensores de corrente, sensores de posição, etc., o núcleo de pó metálico em forma de UT pode ser utilizado para aumentar o campo magnético,melhorar a sensibilidade e precisão do sensor, e realizar a medição precisa de várias quantidades físicas.
    5. Área de eletrônicos de consumo

      Carregador de telemóvel: Com a popularização dos telefones celulares e de outros dispositivos eletrônicos portáteis, são colocadas exigências mais altas ao volume, eficiência e desempenho dos carregadores.O núcleo de pó metálico em forma de UT pode ser utilizado no transformador e no inductor dos carregadores de telemóveis para realizar um carregador miniaturizado, uma solução de carregamento eficiente.Dispositivos domésticos inteligentes: tais como alto-falantes inteligentes, lâmpadas inteligentes, etc., fornece componentes principais de alto desempenho para o circuito de alimentação desses dispositivos,assegurar o funcionamento estável e o baixo consumo de energia dos dispositivos.

    Tipo de núcleo de liga FeSiAl UT502926 Série Parâmetros Núcleo transformador de aço de silício           Tipo de núcleo de liga FeSiAl UT502926 Série Parâmetros Núcleo transformador de aço de silício

    Dimensões físicas

    Número de par

    AL

    (nH/N)2)

    Ae

    (mm2)

    - O quê?

    (mm)

    Ve

    (mm3)

    A

    mm

    B

    mm

    C

    mm

    D

    mm

    E

    mm

    UT303018-060-XXX 177.5 241.0 93.0 24030.0 30.4 30.3 18.2 8.2 10.0
    UT402627-060-XXX 183.0 308.0 127.3 42070.0 40.0 26.0 27.0 12.5 14.5
    UT404423-026-XXX 147.8 513.0 113.7 63370.0 40.0 44.0 23.0 12.0 11.0
    UT421931-060-XXX 108.0 240.0 141.2 36090.0 42.0 19.0 31.0 14.0 17.5
    UT502926-026-XXX 107.0 418.0 126.7 58690.0 50.0 29.0 25.5 17.0 11.5
    UT504125-026-XXX 164.4 604.0 124.7 83600.0 50.0 41.0 25.0 17.0 11.0
    UT503641-060-XXX 202.6 513.0 191.1 105140.0 50.0 36.0 41.0 16.0 27.0
    UT505031-026-XXX 165.9 735.0 149.9 120830.0 50.0 50.0 31.0 16.5 17.0
    UT566029-026-XXX 200.0 913.0 153.2 151980.0 56.0 60.0 29.3 15.5 13.5
    UT603541-026-XXX 115.0 657.0 186.8 132160.0 60.0 35.0 41.0 20.0 21.0
    UT605035-026-XXX 215.4 907.0 165.7 165240.0 60.0 50.0 34.5 20.0 16.5
    UT605936-026-XXX 170.4 1027.0 176.5 196390.0 60.0 59.0 36.0 18.0 18.0
    UT655061-060-XXX 174.4 932.0 279.3 273820.0 65.0 50.0 61.0 20.0 42.0
    UT655064-040-XXX 156.3 1057.0 281.1 299970.0 65.0 50.0 20.0 64.5 40.5
    UT825861-026-XXX 161.0 1406.0 285.1 428170.0 82.0 58.0 61.3 26.0 36.3
    UT846565-040-XXX 245.0 1677.0 292.8 529370.0 84.0 65.0 65.0 27.0 38.0
    UT866359-026-XXX 167.0 1491.0 284.5 463970.0 86.0 63.0 58.5 28.0 36.5
