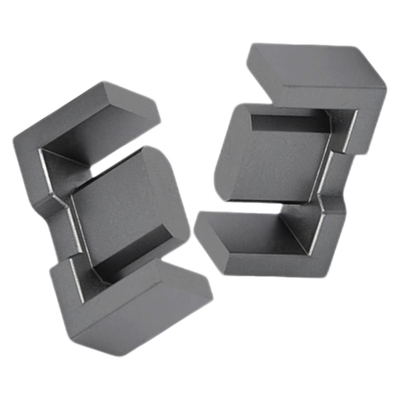

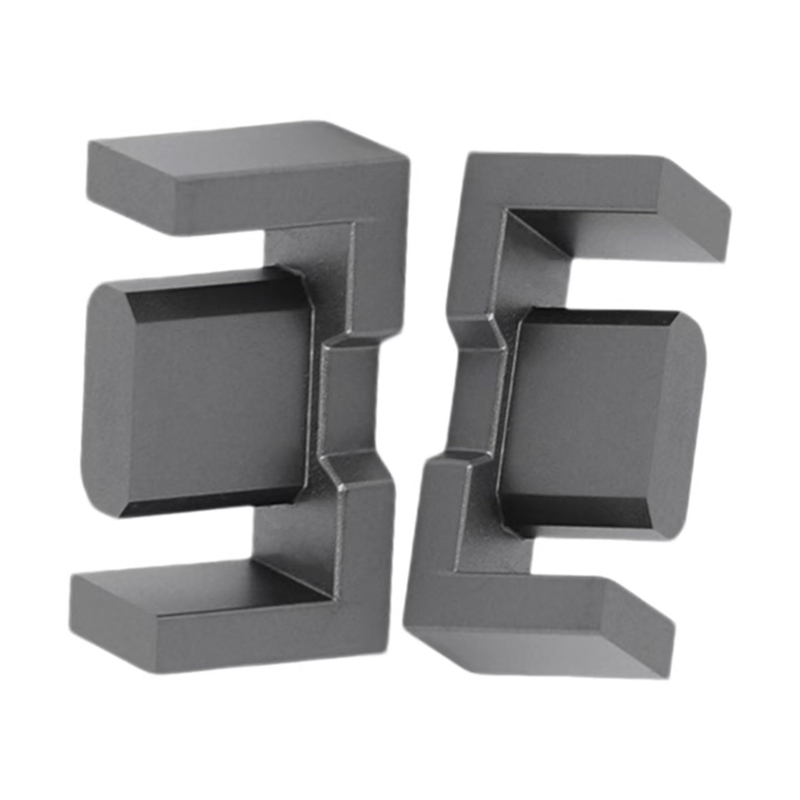

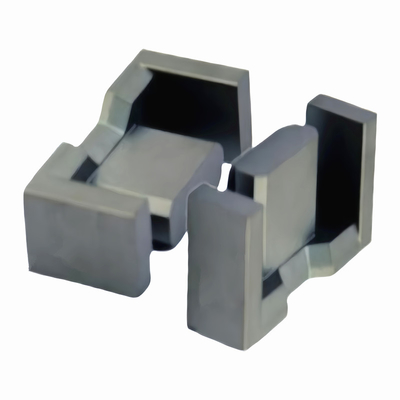

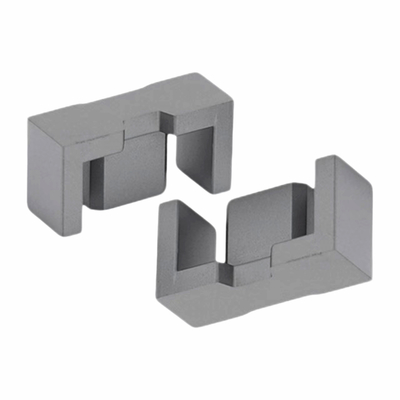

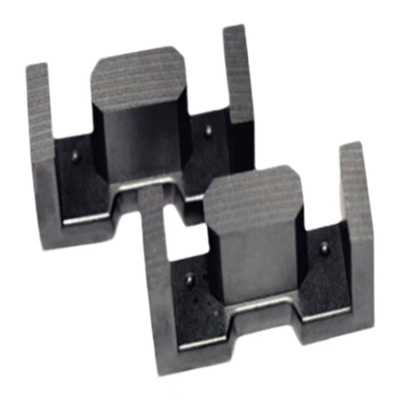

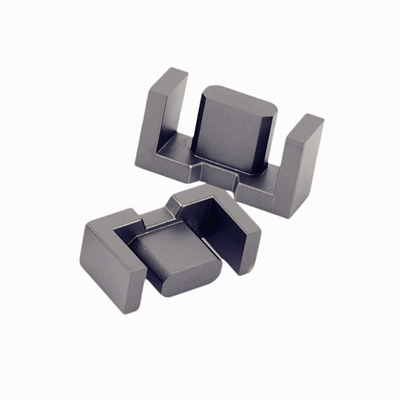

Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia

Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia

    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core
    • High-Quality High-Frequency Transformer Core EFD17 Mn-Zn Soft Magnetic Power Ferrite Core

    Detalhes do produto:

    Lugar de origem: China
    Marca: IKP
    Certificação: CE/UL/REACH/ROHS
    Número do modelo: EFD17

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1000
    Preço: 0.008-0.23
    Detalhes da embalagem: cartão
    Tempo de entrega: 10-15 dias
    Termos de pagamento: L/C, T/T
    Habilidade da fonte: 100,000/semana
    contacto
    Descrição de produto detalhada

    I. Vantagens

    1. Alta permeabilidade magnética

      • Os núcleos de ferrita de potência EFD Mn-Zn possuem uma elevada permeabilidade magnética, o que aumenta a eficiência e o desempenho dos dispositivos.A sua permeabilidade permanece elevada., reduzindo as perdas de energia e melhorando a eficiência operacional.
      • A alta permeabilidade permite que o núcleo armazene mais energia magnética em um volume menor, facilitando a miniaturização e o leve peso dos dispositivos eletrônicos.

    2. Baixa Perda

      • Estes núcleos apresentam baixas perdas, mantendo um bom desempenho em altas frequências.Características de baixa perda melhoram a eficiência e a estabilidade da conversão, reduzindo o desperdício de energia.
      • Uma baixa perda significa também uma menor produção de calor nas mesmas condições de funcionamento, aumentando a fiabilidade e a vida útil do dispositivo.

    3. Boa estabilidade térmica

      • Os núcleos de ferrita de potência EFD Mn-Zn têm excelente estabilidade térmica, mantendo propriedades magnéticas consistentes em uma ampla faixa de temperatura.Esta fiabilidade em várias condições ambientais minimiza o impacto das alterações de temperatura.
      • Uma boa estabilidade térmica também reduz as flutuações de desempenho magnético devido a variações de temperatura, melhorando a estabilidade e precisão do dispositivo.

    4. Excelente capacidade anti-interferência

      • Devido à sua alta permeabilidade magnética, os núcleos de ferrita de potência EFD Mn-Zn protegem efetivamente contra campos magnéticos externos, evitando interferências com os circuitos.Isto é crucial para melhorar a capacidade anti-interferência e a compatibilidade electromagnética (EMC) dos dispositivos electrónicos..
      • A capacidade anti-interferência eficaz assegura o funcionamento adequado em ambientes eletromagnéticos complexos, reduzindo as falhas e erros causados por interferências.

    5. Fácil instalação e processamento

      • Os núcleos de ferrita de potência EFD Mn-Zn geralmente vêm em formas e tamanhos regulares, tornando-os fáceis de instalar e fixar em placas de circuito.A sua boa capacidade de processamento permite a personalização e processamento de acordo com diferentes necessidades de aplicação.
      • A instalação e o processamento fáceis aumentam a eficiência da produção, reduzem os custos e facilitam a manutenção e o reparo.



    Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia                 Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia                    Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia

                       Fig.1 Fig.2 Fig.3

                            Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia                    Núcleo de transformador de alta frequência de alta qualidade EFD17 Mn-Zn Núcleo de ferrite de potência magnética macia

                                                    Fig. 4 Fig. 5





    Especificações Figura Dimensão ((mm) Parâmetro eficaz Coeficiente de indução AL ((nH/N2) Peso (gramas/par)
    A B C D1 D2 E F Aaaaaaaaa2) Le (mm) Ve(mm3) BP44 BP95
    EFD15.5/8/5 1 15.5±0.4 7.75±0.2 4.65±0.15 5.3±0.20 2.4±0.15 11.0min 5.7±0.2 14.50 35.40 513.80 950±25% 1150 ± 25% 3.50
    EFD16/8/5 3 16.35±0.3 70,6 ± 0.2 40,8 ± 0.2 6.0±0.15 2.5±0.15 12.4min 5.4±0.2 16.90 36.10 608.70 1000±25% 1200±25% 3.80
    EFD17/8/6 3 17.00±0.3 8.15±0.15 5.60±0.2 6.0±0.20 3.3±0.20 12.5min 5.55±0.2 22.70 37.40 849.10 1500±25% 1750±25% 5.45
    EFD18/9/6 3 170,8 ± 0.3 8.60±0.2 6.10±0.2 7.45±0.15 3.4±0.10 12.8min 6.25±0.15 27.50 39.70 1094.00 1600±25% 1800±25% 6.40
    EFD20.3/8/7 2 200,6 ± 0.35 7.60±0.20 6.50±0.20 8.00±0.20 4.7±0.2 14.6min 4.40±0.20 37.55 35.90 1348.05 2650±25% 3300±25% 7.86
    EFD20.6/10/7 2 200,6 ± 0.40 10.0±0.25 6.65±0.20 80,80 ± 0.20 30,6 ± 0.2 15.7min 7.7±0.25 29.60 48.20 1426.00 1360±25% 1500±25% 8.70
    EFD20.8/12/5 5 200,8 ± 0.35 12.1±0.15 4.50±0.20 8.40±0.20 2.95±0.15 15.0±0.3 9.20±0.15 23.90 52.10 1245.00 970±25% 1150 ± 25% 8.50
    EFD21/10/7 2 21.0±0.50 10.0±0.25 6.65±0.20 8.65±0.20 3.5±0.2 16.3min 7.7±0.25 29.60 48.50 1437.60 1360±25% 1500±25% 8.70
    EFD25/13/9 2 25.0±0.65 12.5±0.25 9.1±0.2 11.3±0.20 5.1±0.2 19.0min 9.4±0.25 53.00 58.60 3105.80 2150 ± 25% 2700 ± 25% 17.20
    EFD25.5/13/9A 2 25.5±0.65 120,6 ± 0.25 9.1±0.2 11.4±0.20 5.2±0.2 19.4±0.6 9.5±0.25 55.10 59.20 3264.00 2150 ± 25% 2700 ± 25% 18.60
    EFD31/15/9 2 31.4±0.60 15.2±0.20 9.1±0.2 140,6 ± 0.25 4.7±0.2 23.8 min. 11.4±0.25 63.80 71.50 4562.50 2300 ± 25% 2900±25% 26.60
    EFD35/22/6.5 3 35.7±0.70 21.70±0.20 6.50±0.2 16.5±0.25 3.9±0.2 25.5 min 16.70±0.20 64.00 95.50 6112.00 1800±25% 2300 ± 25% 41.60
    EFD36/24/10 3 36.2±0.5 230,6 ± 0.3 10.0±0.3 14.0±0.30 5.0±0.2 25.8 min. 18.7±0.25 82.20 103.70 8530.00 2100 ± 25% 2600 ± 25% 52.60
    EFD 38/18/76 3 37.7±0.65 170,6 ± 0.25 7.60±0.25 18.65±0.25 3.4±0.2 29.4 min 13.1±0.25 61.85 81.70 5053.15 2100 ± 25% 2500±25% 34.60
    EFD38/19/8-1 3 38.50±0.65 19.40±0.20 8.00±0.25 18.00±0.25 5.0±0.2 27.20 min. 130,8 ± 0.25 87.80 86.30 7577.20 2400 ± 25% 2800 ± 25% 42.80
    EFD40/22/8 3 40.0±0.8 22.2±0.3 8.0±0.3 19.9±0.30 4.0±0.2 29.5 min 17.2±0.30 78.90 100.20 7905.00 2200±25% 2500±25% 49.10
    EFD43/17/7 3 420,6 ± 0.6 16.95±0.3 7.2±0.3 23.0±0.30 4.1±0.2 28.4 min 9.55±0.30 99.85 70.46 7036.90 3850 ± 25% 4500 ± 25% 42.70
    EFD45/25/8 3 45.4±0.6 24.90±0.2 7.65±0.20 230,8 ± 0.20 4.0±0.2 33.2 min. 18.3±0.25 93.60 108.80 10181.0 2400 ± 25% 2800 ± 25% 63.70
    EFD50/25/8 3 50.5±0.7 25.90±0.3 80,8 ± 0.20 23.5±0.30 5.0±0.2 37.6 min 18.9±0.30 114.50 116.60 13350.7 3000±25% 3600 ± 25% 83.60

    Nota:

    As condições de ensaio para o valor AL são: 1KHz, 0,3V e 10T.

    As especificações acima são as especificações padrão da nossa empresa, e podem ser projetadas de acordo com os requisitos especiais dos clientes.
