Vantagens
1. Alta permeabilidade magnética:

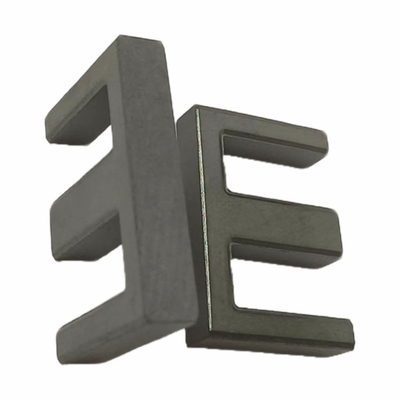

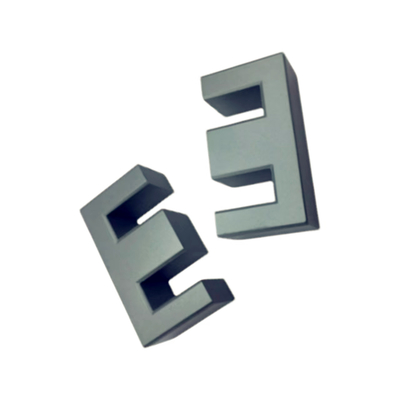

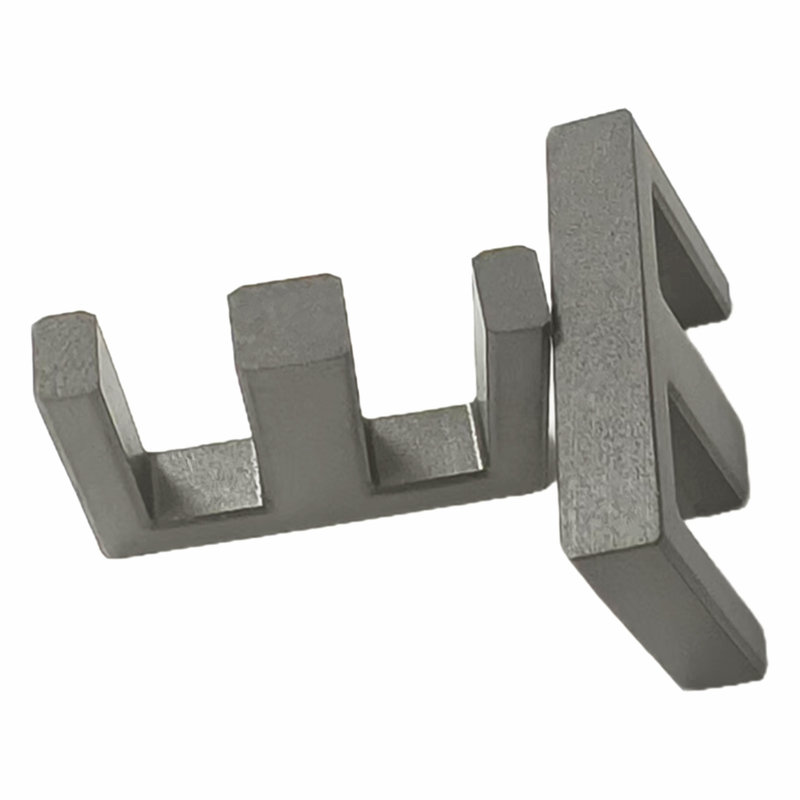

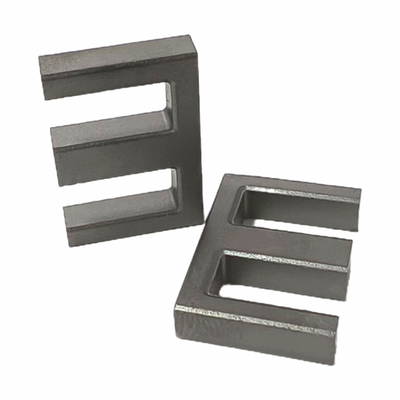

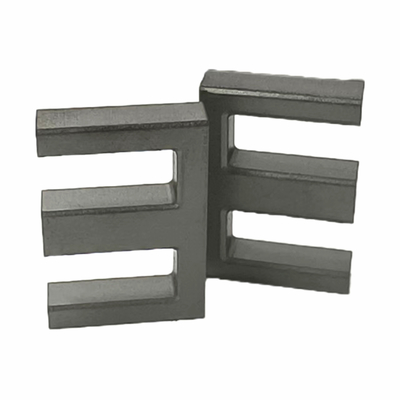

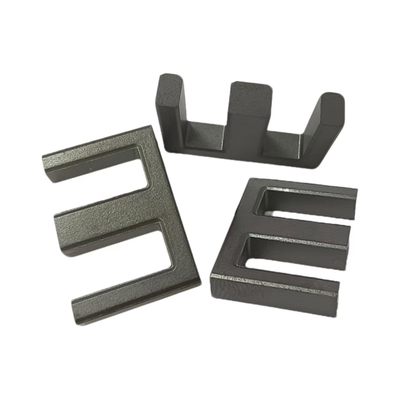

Os núcleos de potência do tipo EE Mn-Zn têm uma elevada permeabilidade magnética, permitindo uma conversão eficiente de energia eletromagnética sob um campo magnético externo relativamente pequeno.
Isto significa que, sob a mesma intensidade do campo magnético, os núcleos do tipo EE podem armazenar mais energia magnética, melhorando assim a taxa de utilização da energia magnética.
2Baixa Perda:
Este tipo de núcleo tem baixas perdas, especialmente em aplicações de alta frequência, onde pode reduzir a perda de energia e melhorar a eficiência do dispositivo.
Isto é crucial para dispositivos eletrónicos que buscam uma elevada eficiência, uma vez que ajuda a reduzir o consumo de energia e a geração de calor do dispositivo.
3. Boas características de temperatura:
Os núcleos de energia de tipo EE Mn-Zn apresentam boas características de temperatura à temperatura ambiente, sendo as suas perdas negativamente relacionadas com a temperatura.
Esta característica ajuda a evitar que a temperatura aumente continuamente depois de o dispositivo ter estado a funcionar durante muito tempo, mantendo assim o desempenho estável do dispositivo.
4- Projeto de saída múltipla:
O esqueleto do núcleo do tipo EE é equipado com múltiplos terminais, facilitando a concepção de transformadores de saída múltipla.
Este projeto pode satisfazer as necessidades de diferentes circuitos, melhorando a aplicabilidade e a flexibilidade do núcleo.
5Excelente resistência mecânica:
Embora a resistência dos anéis de ferrita Mn-Zn seja relativamente baixa, a resistência mecânica dos núcleos de energia Mn-Zn do tipo EE pode ser melhorada através de processos otimizados durante a fabricação.
Isto permite que os núcleos do tipo EE se adaptem a diferentes cenários de aplicação, incluindo alguns ambientes que exigem uma certa resistência mecânica.
Áreas de aplicação
1Campo de comunicação:
Os núcleos de energia Mn-Zn do tipo EE são amplamente utilizados em programas como terminais de troca controlados por programa e equipamentos eletrônicos de precisão.
Como parte importante de transformadores de banda larga, inductores, transformadores de isolamento e transformadores de correspondência, eles fornecem suporte eletromagnético estável e confiável para esses dispositivos.
2Sistema de alimentação:
Em transformadores de conversão de energia e estrangulamentos, fontes de alimentação de DVD, flashes de câmera, equipamentos de comunicação e outros dispositivos eletrônicos, núcleos de energia Mn-Zn do tipo EE também desempenham um papel importante.
Aumentam a eficiência de conversão e a estabilidade da fonte de alimentação e reduzem as interferências eletromagnéticas.
3Outras áreas:
Os núcleos de energia de tipo EE Mn-Zn também são usados em vários dispositivos eletrônicos, como transformadores de alimentação de comutação, transformadores de pulso e lastros eletrônicos.
O seu excelente desempenho proporciona um suporte eletromagnético estável e fiável para estes dispositivos, satisfazendo as necessidades de aplicação de diferentes campos.
Fig.1
| Especificações |
Dimensão ((mm) |
Parâmetro eficaz |
BP44 |
BP95 |
Peso (gramas/par) |
| A |
B |
C |
D |
E |
F |
Aaaaaaaaa2) |
Le (mm) |
Ve(mm3) |
Coeficiente de indução AL ((nH/N2) |
| EE12/6/5 |
12.00±0.35 |
6.00±0.20 |
5.00±0.20 |
2.50±0.20 |
9.0 min |
4.4±0.2 |
13.30 |
29.00 |
385.70 |
900±25% |
1100±25% |
2.40 |
| EE12.4/6/7 |
12.40±0.40 |
5.60±0.20 |
6.90±0.20 |
2.70±0.20 |
9.2 min. |
4.2±0.2 |
19.10 |
28.00 |
534.80 |
1300±25% |
1500±25% |
3.30 |
| EF12.9/6/3.4 |
13.00±0.30 |
6.50±0.20 |
3.40±0.20 |
3.40±0.20 |
9.7 min. |
5 ± 0.2 |
12.34 |
30.84 |
280.60 |
750 ± 25% |
950±25% |
2.05 |
| EF12.6/7/4 |
12.70±0.40 |
6.90±0.20 |
3.70±0.20 |
3.70±0.20 |
8.8 min. |
4.9±0.2 |
13.60 |
31.00 |
421.60 |
800±25% |
1000±25% |
2.34 |
| EF12.6/7/4A |
12.70±0.40 |
60,80 ± 0.20 |
3.60±0.20 |
3.60±0.20 |
9.2 min. |
5 ± 0.2 |
12.78 |
32.00 |
409.10 |
850 ± 25% |
1000±25% |
2.38 |
| EF13.5/6/4 |
13.50±0.30 |
6.25±0.20 |
3.50±0.20 |
3.50±0.20 |
9.8 min. |
4.5±0.2 |
12.14 |
30.05 |
364.50 |
800±25% |
1000±25% |
2.40 |
| EF13.5/6/7.2 |
13.50±0.30 |
7.20±0.20 |
7.20±0.20 |
3.50±0.20 |
9.8 min. |
5.2±0.2 |
25.50 |
33.20 |
846.60 |
1600±25% |
2000±25% |
5.00 |
| EF13.6/5/12-1 |
13.60±0.30 |
5.40±0.20 |
11.95±0.20 |
3.00±0.20 |
10.0 min |
3.9±0.2 |
36.70 |
27.30 |
1001.91 |
2000±25% |
3000±25% |
6.15 |
| EF14/7/4 |
13.70±0.30 |
60,80 ± 0.20 |
3.50±0.20 |
3.50±0.20 |
10.10 min |
40,8 ± 0.2 |
12.40 |
31.80 |
394.32 |
800±25% |
1000±25% |
2.35 |
| EE13/6/6D |
13.1±0.30 |
6.25±0.20 |
6.1±0.20 |
2.7±0.20 |
10.0 min |
40,85 ± 0.2 |
16.90 |
31.40 |
530.66 |
1100±25% |
1300±25% |
3.37 |
| EE13/6/9.8D |
13.1±0.30 |
6.25±0.20 |
90,8 ± 0.20 |
2.7±0.20 |
10.0 min |
40,85 ± 0.2 |
26.75 |
31.40 |
839.95 |
1700±25% |
2050 ± 25% |
5.50 |
| EE13/7/6B |
13.1±0.30 |
60,80 ± 0.20 |
6.1±0.20 |
2.7±0.20 |
10.0 min |
5.4±0.2 |
16.60 |
33.80 |
561.08 |
1100±25% |
1300±25% |
3.58 |
| EE13.4/6/6 |
13.4±0.35 |
6.2±0.20 |
6.25±0.15 |
20,8 ± 0.15 |
10.3 min. |
4.7±0.2 |
17.50 |
31.10 |
549.20 |
1100±25% |
1300±25% |
3.40 |
| EE13.5/6/6 |
13.5±0.30 |
6.25±0.20 |
6.1±0.20 |
2.7±0.20 |
10.4 min |
4.9±0.2 |
16.50 |
31.90 |
526.35 |
1100±25% |
1300±25% |
3.20 |
| EE13.5/7/6 |
13.5±0.30 |
6.50±0.20 |
6.1±0.20 |
2.7±0.20 |
10.4 min |
5.1±0.2 |
16.50 |
32.70 |
539.55 |
1100±25% |
1300±25% |
3.25 |
| EE13.5/7/10 |
13.5±0.30 |
6.50±0.20 |
90,8 ± 0.20 |
2.7±0.20 |
10.4 min |
5.1±0.2 |
27.30 |
32.90 |
898.17 |
1800±25% |
2100 ± 25% |
5.30 |
| EE14/5/6H |
14.0±0.30 |
4.90±0.15 |
6.00±0.20 |
2.90±0.20 |
10.7 min. |
3.4+0.15-0.1 |
17.80 |
26.40 |
469.92 |
1200±25% |
1400±25% |
3.40 |
| EE14/5/6A |
14.0±0.30 |
5.40±0.15 |
6.00±0.20 |
2.90±0.20 |
10.7 min. |
3.9+0.15-0.1 |
17.80 |
28.40 |
505.52 |
1000±25% |
1400±25% |
3.40 |
| EE14/6/6A |
14.0±0.30 |
6.20±0.15 |
6.00±0.20 |
2.90±0.20 |
10.7 min. |
4.7+0.15-0.1 |
17.80 |
31.56 |
561.77 |
1000±25% |
1250 ± 25% |
3.90 |
| EE14/4/8C |
14.0±0.30 |
4.20±0.15 |
7.90±0.20 |
3.50±0.20 |
10.2 min. |
3.1+0.15-0.1 |
21.77 |
22.86 |
497.80 |
2000±25% |
2800 ± 25% |
4.00 |
| EE16/8/5B |
16.0±0.30 |
70,8 ± 0.20 |
4.9+0.15-0.05 |
4.2±0.20 |
11.7 min. |
50,8 ± 0.2 |
20.20 |
37.30 |
753.46 |
1100±25% |
1400±25% |
4.46 |
| EE16/7/5D |
16.2±0.40 |
7.4±0.20 |
40,8 ± 0.20 |
4.0±0.20 |
11.8 min. |
5.4±0.2 |
19.20 |
36.00 |
691.20 |
1100±25% |
1300±25% |
3.90 |
| EE16/7/7D |
16.2±0.40 |
7.4±0.20 |
60,8 ± 0.20 |
4.0±0.20 |
11.8 min. |
5.4±0.2 |
27.40 |
36.20 |
991.88 |
1600±25% |
2000±25% |
5.85 |
| EE16/7/8D |
16.2±0.40 |
7.4±0.20 |
8.0±0.20 |
4.0±0.20 |
11.8 min. |
5.4±0.2 |
32.00 |
36.10 |
1155.20 |
1800±25% |
2200±25% |
6.70 |
| EE16/7/10D |
16.2±0.40 |
7.4±0.20 |
90,8 ± 0.20 |
4.0±0.20 |
11.8 min. |
5.4±0.2 |
40.00 |
36.08 |
1443.20 |
2000±25% |
2600 ± 25% |
9.00 |
| EE16.2/6/8.9A |
16.2±0.40 |
5.55±0.20 |
8.9±0.20 |
4.2±0.20 |
12.50 min. |
3.55±0.2 |
36.00 |
27.90 |
1004.40 |
3120±25% |
4350±25% |
6.00 |
| EE16.4/7/8 |
16.55 max |
6.9±0.20 |
8.0±0.20 |
4.0±0.20 |
12.3 min. |
4.9±0.2 |
31.60 |
34.30 |
1083.88 |
1900±25% |
2400 ± 25% |
6.38 |
| EE16/7/6.8C |
16.0±0.30 |
7.2±0.20 |
60,8 ± 0.20 |
3.2±0.20 |
12.50 min. |
5.5±0.15 |
22.20 |
36.76 |
816.07 |
1000±25% |
1200±25% |
4.60 |
| EE16/7/5-2 |
16.0±0.3 |
7.2±0.15 |
40,8 ± 0.20 |
4.0±0.20 |
12.0±0.3 |
5.2±0.2 |
18.50 |
35.50 |
656.75 |
1100±25% |
1300±25% |
4.00 |
| EE16/13/8-2 |
16.0±0.3 |
6.5±0.15 |
8.0±0.20 |
4.0±0.20 |
12.0±0.3 |
4.5±0.2 |
32.00 |
32.30 |
1034.00 |
2050 ± 25% |
2650±25% |
6.70 |
| EE16.6/6/8 |
16.7±0.30 |
5.90±0.15 |
70,8 ± 0.20 |
4.0±0.15 |
12.9±0.30 |
4 ± 0.15 |
30.08 |
30.50 |
917.44 |
1800±25% |
2200±25% |
5.50 |
| EEL16/12/5 |
16.0±0.40 |
12.4±0.20 |
40,8 ± 0.20 |
4.0±0.20 |
11.7 min. |
10.2±0.2 |
19.10 |
55.40 |
1058.14 |
850 ± 25% |
1050 ± 25% |
6.56 |
| EEL16/12/1.8-1 |
16.0±0.50 |
12.0±0.30 |
10,8 ± 0.20 |
7.0±0.20 |
12.4 min |
10.4±0.3 |
6.61 |
48.06 |
317.70 |
800±25% |
1000±25% |
2.80 |
| EEL17/12/5 |
17.2±0.30 |
12.5±0.20 |
40,85 ± 0.20 |
4.0±0.20 |
12.8 min. |
10.3±0.2 |
19.90 |
56.90 |
1132.31 |
800±25% |
1100±25% |
6.90 |
| EE17/7/5 |
16.7±0.40 |
7.4±0.20 |
40,8 ± 0.20 |
4.0±0.20 |
12.5 min |
5.4±0.2 |
19.20 |
37.33 |
716.74 |
1100±25% |
1300±25% |
3.80 |
| EE17/8/5 |
160,8 ± 0.40 |
70,8 ± 0.20 |
40,8 ± 0.20 |
4.0±0.20 |
12.5 min |
50,8 ± 0.2 |
19.03 |
38.34 |
729.61 |
1000±25% |
1250 ± 25% |
3.80 |
| EE17/7/6.8 |
16.7±0.40 |
7.4±0.20 |
60,8 ± 0.20 |
4.0±0.20 |
12.5 min |
5.4±0.2 |
27.10 |
37.30 |
1010.83 |
1500±25% |
1800±25% |
5.40 |
| EE17/7/9.8 |
16.7±0.40 |
7.4±0.20 |
90,8 ± 0.20 |
4.0±0.20 |
12.5 min |
5.4±0.2 |
38.80 |
36.64 |
1421.63 |
2200±25% |
2800 ± 25% |
8.00 |
| EE17/8/12.5 |
16.7±0.40 |
70,8 ± 0.20 |
12.5±0.20 |
4.0±0.20 |
12.5 min |
50,8 ± 0.2 |
49.50 |
38.35 |
1898.33 |
2800 ± 25% |
3200±25% |
10.70 |
| EE17/10/9.7C |
17.20±0.40 |
70,8 ± 0.20 |
90,8 ± 0.20 |
4.0±0.20 |
12.7 min. |
50,8 ± 0.2 |
39.50 |
38.65 |
1526.68 |
2000±25% |
2600 ± 25% |
10.70 |
| EE17.2/8/9.8 |
17.20±0.40 |
70,8 ± 0.20 |
90,8 ± 0.20 |
4.0±0.20 |
12.70 min. |
50,8 ± 0.2 |
39.50 |
38.65 |
1526.68 |
2200±25% |
2800 ± 25% |
8.50 |
| EE17.2/8/12.6 |
17.20±0.40 |
70,8 ± 0.20 |
120,6 ± 0.20 |
4.0±0.20 |
12.70 min. |
50,8 ± 0.2 |
50.80 |
38.65 |
1963.42 |
2900±25% |
3300±25% |
11.12 |
| EE17.4/7/6.8 |
17.40±0.40 |
7.5±0.20 |
60,8 ± 0.20 |
4.0±0.20 |
13.10 min |
5.5±0.2 |
26.70 |
39.00 |
1041.30 |
1500±25% |
1700±25% |
5.54 |
| EE17.4/7/7.3 |
17.40±0.40 |
7.5±0.20 |
7.3±0.20 |
4.0±0.20 |
13.10 min |
5.5±0.2 |
28.80 |
37.80 |
1088.64 |
1600±25% |
1800±25% |
5.92 |
| EE17.4/8/9.8 |
17.40±0.40 |
7.9±0.20 |
90,8 ± 0.20 |
4.0±0.20 |
13.10 min |
5.9±0.2 |
38.70 |
39.30 |
1520.91 |
2000±25% |
2600 ± 25% |
8.10 |
| EE17.4/8/12.6 |
17.40±0.40 |
70,8 ± 0.20 |
120,6 ± 0.20 |
4.0±0.20 |
13.10 min |
50,8 ± 0.2 |
49.96 |
38.94 |
1945.5 |
3200±25% |
3800 ± 25% |
10.80 |
| EE17.5/6/7.5 |
17.5±0.40 |
6.4±0.15 |
7.5±0.20 |
5.20±0.20 |
12.2 min. |
4 ± 0.15 |
38.23 |
30.70 |
1173.66 |
2000±25% |
3000±25% |
6.80 |
| EE18.4/6/7.4 |
18.4±0.40 |
6.2±0.20 |
7.4±0.20 |
5.50±0.20 |
12.7 min. |
3.7±0.15 |
39.50 |
30.40 |
1200.80 |
2000±25% |
2900±25% |
7.05 |
| EF16/6/5 |
16.1±0.30 |
6.1±0.20 |
4.5±0.20 |
4.5±0.20 |
11.7 min. |
4 ± 0.2 |
19.30 |
30.20 |
582.86 |
1100±25% |
1600±25% |
3.20 |
| EF16/6/7 |
16.1±0.30 |
5.75±0.15 |
7.15±0.20 |
4.5±0.20 |
11.7 min. |
3.7±0.15 |
31.30 |
27.88 |
872.64 |
2300 ± 25% |
2500±25% |
5.16 |
| EF16.5/8/5 |
16.5±0.40 |
8.2±0.20 |
4.5±0.20 |
4.55±0.20 |
11.7 min. |
5.9±0.2 |
19.90 |
38.20 |
760.18 |
1200±25% |
1450±25% |
4.06 |
| EF16.5/6/8 |
16.5±0.40 |
6.1±0.20 |
8.0±0.20 |
4.55±0.20 |
11.7 min. |
4 ± 0.2 |
34.50 |
30.40 |
1048.80 |
2100 ± 25% |
3000±25% |
7.30 |
| EF16.6/6/8 |
160,6 ± 0.40 |
6.0±0.20 |
8.0±0.20 |
4.55±0.20 |
12.0 min |
4 ± 0.2 |
33.30 |
30.45 |
1013.99 |
2200±25% |
3000±25% |
5.86 |
| EF17.5/8/8.4 |
17.5±0.40 |
7.5±0.20 |
8.4±0.20 |
4.55±0.20 |
12.4 min |
5.5±0.2 |
36.70 |
36.90 |
1354.23 |
2300 ± 25% |
3200±25% |
8.35 |
| EE18.8/8/9.2 |
180,8 ± 0.40 |
70,8 ± 0.20 |
9.2±0.20 |
5.10±0.20 |
12.8 min. |
5 ± 0.2 |
36.70 |
36.90 |
1354.23 |
2300 ± 25% |
3200±25% |
8.35 |
| EE19/8/5 |
19.2±0.40 |
8.1±0.20 |
40,85 ± 0.20 |
4.60±0.20 |
14.1 min |
50,8 ± 0.2 |
22.10 |
40.20 |
888.42 |
1200±25% |
1300±25% |
5.10 |
| EE19/8/10 |
19.2±0.40 |
8.1±0.20 |
90,6 ± 0.20 |
4.60±0.20 |
14.1 min |
50,8 ± 0.2 |
45.40 |
40.00 |
1816.00 |
2000±25% |
3000±25% |
10.60 |
| EE19/8/5D |
19.5±0.40 |
8.3±0.20 |
5.0±0.20 |
40,85 ± 0.20 |
14.00 min |
50,8 ± 0.2 |
25.00 |
40.50 |
1012.50 |
1300±25% |
1500±25% |
5.65 |
| EE19/8/5E |
19.1±0.30 |
8.1±0.20 |
40,85 ± 0.20 |
40,85 ± 0.20 |
14.20 min. |
50,8 ± 0.2 |
23.30 |
39.20 |
913.00 |
1300±25% |
1500±25% |
5.60 |
| EEL19/14/5 |
20.2±0.40 |
130,8 ± 0.30 |
5.0±0.25 |
5.0±0.25 |
14.8 min. |
11.3±0.3 |
24.10 |
63.00 |
1518.30 |
1000±25% |
1200±25% |
9.20 |
| EE19.8/8/4.8 |
190,8 ± 0.40 |
8.3±0.30 |
40,8 ± 0.25 |
40,85 ± 0.25 |
15.2 min. |
5.9±0.3 |
22.01 |
41.51 |
913.49 |
1200±25% |
1500±25% |
5.40 |
| EE19.9/8/10.1 |
19.9±0.40 |
8.30±0.20 |
10.1±0.20 |
50,05 ± 0.20 |
14.5 min |
5.7±0.2 |
51.30 |
40.70 |
2087.91 |
3000±25% |
3800 ± 25% |
12.20 |
| EE19.9/8/12.1 |
19.9±0.40 |
8.30±0.20 |
12.1±0.20 |
50,05 ± 0.20 |
14.5 min |
5.7±0.2 |
61.50 |
40.70 |
2503.05 |
3700±25% |
4600±25% |
14.60 |
| EE20/8/5 |
20.2±0.40 |
8.10±0.20 |
40,8 ± 0.20 |
40,8 ± 0.20 |
15.0 min |
50,8 ± 0.2 |
22.98 |
41.02 |
942.64 |
1150 ± 25% |
1500±25% |
5.54 |
| EE20.5/10.7/7 |
20.5±0.70 |
10.95±0.20 |
7.0±0.20 |
5.0±0.20 |
14.0 min |
7.35±0.2 |
38.80 |
48.50 |
1881.80 |
1800±25% |
2400 ± 25% |
11.10 |
| EF20/10/6 |
20.0±0.40 |
10.1±0.20 |
5.7±0.20 |
5.7±0.20 |
14.1 min |
7.2±0.2 |
32.20 |
46.50 |
1497.30 |
1500±25% |
2000±25% |
8.40 |
| EF20/10/9 |
20.0±0.40 |
9.9±0.20 |
80,8 ± 0.20 |
5.7±0.20 |
14.1 min |
7.2±0.2 |
50.10 |
46.00 |
2304.60 |
2500±25% |
3200±25% |
13.00 |
| EF20/10/11 |
20.0±0.40 |
9.9±0.20 |
10.75±0.25 |
5.7±0.20 |
14.1 min |
7.2±0.2 |
61.50 |
46.00 |
2829.00 |
3000±25% |
3800 ± 25% |
15.70 |
| EF20/10.5/6F |
20.4±0.40 |
10.5±0.20 |
5.70±0.20 |
5.7±0.20 |
14.6 min |
70,8 ± 0.2 |
31.67 |
49.12 |
1515.70 |
1450±25% |
1950±25% |
8.55 |
| EF20/10.75/10.6B |
20.0±0.40 |
10.75±0.20 |
10.60±0.25 |
5.7±0.20 |
14.1 min |
70,6 ± 0.2 |
61.10 |
48.40 |
2957.24 |
2800 ± 25% |
3600 ± 25% |
16.80 |
| EF20/10/18 |
20.0±0.40 |
10.4±0.20 |
17.60±0.30 |
5.7±0.20 |
14.1 min |
70,6 ± 0.2 |
98.50 |
48.00 |
4728.00 |
4800±25% |
5400 ± 25% |
26.00 |
| EF20/10/6E |
20.1±0.40 |
10.0±0.20 |
5.70±0.20 |
5.7±0.20 |
14.7 min. |
7.4±0.2 |
30.10 |
47.15 |
1419.22 |
1500±25% |
2000±25% |
8.26 |
| EF20/10/11E |
20.1±0.40 |
10.0±0.20 |
11.0±0.20 |
5.7±0.20 |
14.3 min. |
7.3±0.2 |
60.00 |
46.80 |
2808.00 |
3000±25% |
3700±25% |
15.60 |
| EF20/07/16 |
20.15±0.40 |
7.40±0.20 |
16.0±0.25 |
5.7±0.20 |
14.4 min |
4.5±0.2 |
91.20 |
36.20 |
3302.20 |
4700±25% |
6000±25% |
19.60 |
| EF20.4/7.75/15.8 |
20.4±0.40 |
7.75±0.20 |
150,8 ± 0.25 |
5.7±0.20 |
14.5 min |
4.7±0.2 |
91.10 |
37.10 |
3379.81 |
4000±25% |
6600 ± 25% |
20.40 |
| EF21/10/6 |
21.0±0.40 |
10.25±0.20 |
5.7±0.20 |
5.7±0.20 |
15.1 min |
7.5±0.2 |
31.20 |
48.20 |
1503.84 |
1400±25% |
2000±25% |
8.26 |
| EF21/9/11 |
21.0±0.50 |
9.00±0.20 |
10.75±0.25 |
5.7±0.20 |
15.1 min |
6.2±0.2 |
57.40 |
43.50 |
2496.90 |
3200±25% |
4200±25% |
14.20 |
| EE22/10/6C |
22.0±0.40 |
9.4±0.25 |
5.75±0.20 |
5.75±0.20 |
16.0±0.40 |
50,6 ± 0.25 |
36.30 |
42.80 |
1553.64 |
1800±25% |
2400 ± 25% |
9.14 |
| EE22/10/8.7 |
22.3±0.40 |
9.5±0.25 |
8.70±0.20 |
5.75±0.20 |
15.9 min |
50,6 ± 0.25 |
54.60 |
43.15 |
2355.99 |
2800 ± 25% |
3600 ± 25% |
13.90 |
| EE22/10/6B |
22.3±0.40 |
9.4±0.25 |
5.75±0.20 |
5.70±0.20 |
16.20 min. |
50,6 ± 0.25 |
35.50 |
43.10 |
1530.05 |
1800±25% |
2400 ± 25% |
9.14 |
| EE22/10/8.7B |
22.3±0.40 |
9.5±0.25 |
8.70±0.20 |
5.70±0.20 |
16.20 min. |
50,6 ± 0.25 |
54.30 |
43.20 |
2345.76 |
2200±25% |
3600 ± 25% |
14.10 |
| EE22/9/11 |
22.0±0.40 |
80,85 ± 0.20 |
10.90±0.20 |
6.40±0.20 |
16.00 min |
6 ± 0.2 |
63.90 |
43.10 |
2754.09 |
3000±25% |
3800 ± 25% |
15.60 |
| EE22/13/8D |
22.0±0.40 |
120,8 ± 0.20 |
8.00±0.20 |
5.50±0.20 |
16.60 min. |
90,8 ± 0.2 |
43.20 |
59.30 |
2561.76 |
2000±25% |
2500±25% |
14.26 |
| EEL22/13/6-1 |
22.0±0.40 |
12.60±0.20 |
5.75±0.20 |
5.75±0.20 |
15.60 min. |
9.0±0.2 |
35.83 |
56.25 |
2015.44 |
1600±25% |
2000±25% |
12.50 |
| EEL22/15/6 |
22.2±0.40 |
15.35±0.20 |
5.75±0.20 |
5.75±0.20 |
15.90 min |
11.35±0.2 |
34.30 |
66.00 |
2263.80 |
1200±25% |
1500±25% |
14.50 |
| EE23/9/8.7E |
22.9±0.40 |
9.0±0.20 |
8.70±0.20 |
5.70±0.20 |
17.50min |
50,6 ± 0.2 |
49.95 |
43.70 |
2182.82 |
2600 ± 25% |
3800 ± 25% |
13.10 |
| EE23/10/6 |
22.9±0.40 |
90,6 ± 0.20 |
6.00±0.20 |
6.10±0.20 |
15.70 min. |
50,8 ± 0.2 |
39.50 |
44.00 |
1738.00 |
1900±25% |
2300 ± 25% |
9.90 |
| EE23/9.6/5.75F |
23.0±0.40 |
90,6 ± 0.20 |
5.75±0.20 |
50,80 ± 0.20 |
16.80 minutos |
5.9±0.2 |
35.97 |
44.95 |
1616.85 |
± 25% |
± 25% |
9.50 |
| EE23.3/9.4/10 |
23.3±0.40 |
9.4±0.20 |
5.75±0.20 |
5.75±0.20 |
17.00 min |
6 ± 0.2 |
35.23 |
45.37 |
1598.39 |
1900±25% |
2300 ± 25% |
9.30 |
| EE23.5/10.5/11 |
23.5±0.40 |
10.50±0.20 |
11.00±0.20 |
6.70±0.20 |
16.30 minutos |
7.1±0.2 |
73.65 |
49.16 |
3620.63 |
3500±25% |
4200±25% |
20.70 |
| EE23.5/12/11 |
23.5±0.40 |
12.00±0.20 |
11.00±0.20 |
70,80 ± 0.20 |
16.30 minutos |
7.1±0.2 |
84.83 |
49.90 |
4233.50 |
3500±25% |
4400±25% |
25.40 |
| EE24/9/8.2 |
24.0±0.40 |
9.30±0.20 |
8.20±0.20 |
7.20±0.20 |
17.60 min. |
5.7±0.2 |
55.20 |
44.15 |
2437.10 |
2600 ± 25% |
3500±25% |
14.50 |
| EE25/10/6 |
25.4±0.50 |
10.0±0.20 |
6.4±0.20 |
6.35±0.20 |
18.55 min. |
6.9±0.2 |
40.00 |
49.70 |
1988.00 |
1800±25% |
2600 ± 25% |
11.50 |
| EE25/10/6-1 |
25.4±0.4 |
9.95±0.15 |
6.35±0.20 |
6.35±0.20 |
19.0±0.40 |
6.75±0.15 |
40.40 |
48.00 |
1939.00 |
1800±25% |
2600 ± 25% |
11.60 |
| EEL25/16/6 |
250,6 ± 0.40 |
16.1±0.25 |
6.35±0.30 |
6.35±0.30 |
19.0±0.50 |
13.1±0.25 |
39.90 |
74.70 |
2980.53 |
1350 ± 25% |
1800±25% |
18.00 |
| EF25/19/10 |
24.9±0.5 |
9.5±0.20 |
9.4±0.25 |
7.20±0.25 |
17.40 min. |
5.9±0.2 |
67.68 |
45.41 |
3073.35 |
3200±25% |
4200±25% |
17.60 |
| EF25/13/7 |
250,05 ± 0.75 |
12.55±0.25 |
7.20±0.30 |
7.25±0.25 |
17.50 min. |
8.95±0.25 |
51.90 |
57.90 |
3005.01 |
2000±25% |
2700 ± 25% |
16.50 |
| EF25/13/9 |
250,05 ± 0.75 |
12.55±0.25 |
80,85 ± 0.25 |
7.25±0.25 |
17.50 min. |
8.95±0.25 |
63.40 |
57.90 |
3670.86 |
2500±25% |
3100 ± 25% |
20.20 |
| EF25/13/11 |
250,05 ± 0.75 |
12.55±0.25 |
10.75±0.25 |
7.25±0.25 |
17.50 min. |
8.95±0.25 |
76.00 |
58.60 |
4453.60 |
3000±25% |
3800 ± 25% |
24.56 |
| EF25/07/15 |
250,05 ± 0.40 |
7.40±0.20 |
150,05 ± 0.25 |
7.25±0.25 |
17.60 min. |
3.95±0.2 |
106.34 |
37.51 |
3988.81 |
6200±25% |
8000±25% |
23.50 |
| EF25/19/9.4 |
24.9±0.5 |
9.5±0.20 |
9.4±0.25 |
7.20±0.25 |
17.40 min. |
5.9±0.2 |
67.68 |
45.41 |
3073.35 |
3200±25% |
4200±25% |
17.80 |
| EF25.5/13/7 |
25.50±0.50 |
12.70±0.20 |
7.20±0.20 |
7.20±0.20 |
18.40 min. |
9.1±0.2 |
50.15 |
59.10 |
2963.87 |
2000±25% |
2700 ± 25% |
16.40 |
| EF26/7/11 |
26.2±0.4 |
7.00±0.15 |
10.75±0.30 |
7.25±0.20 |
19.0±0.30 |
30,6 ± 0.15 |
75.25 |
37.43 |
2816.61 |
3000±25% |
4000±25% |
17.00 |
| EF26/13/7 |
26.0±0.5 |
13.0±0.20 |
7.20±0.30 |
7.20±0.20 |
19.50 min. |
9.5±0.2 |
47.80 |
61.10 |
2920.58 |
1850±25% |
2300 ± 25% |
16.70 |
| EE28/10/11 |
28.0±0.6 |
10.75±0.25 |
10.50±0.20 |
7.20±0.30 |
18.60 min. |
6.65±0.25 |
83.10 |
51.30 |
4300.00 |
3600 ± 25% |
4400±25% |
24.70 |
| EE28.5/10/11 |
28.5±0.5 |
10.40±0.25 |
10.70±0.20 |
7.25±0.30 |
20.00 min |
6.40±0.25 |
81.00 |
51.50 |
4171.50 |
3800 ± 25% |
4600±25% |
22.10 |
| EE30/15/7A |
30.0±0.5 |
15.0±0.20 |
70,05 ± 0.20 |
6.95±0.20 |
19.50 min. |
10 ± 0.25 |
59.20 |
65.70 |
3889.44 |
2400 ± 25% |
2900±25% |
23.70 |
| EE30/13/11 |
30.0±0.6 |
13.25±0.25 |
10.60±0.20 |
10.60±0.20 |
19.80 minutos |
80,6 ± 0.25 |
104.00 |
59.30 |
6167.20 |
3500±25% |
4300±25% |
34.40 |
| EE30/12/6.7-1 |
30.0±0.5 |
11.50±0.15 |
6.70±0.20 |
6.70±0.20 |
21.0±0.50 |
6.75±0.15 |
54.60 |
53.80 |
2937.48 |
2300 ± 25% |
2900±25% |
17.60 |
| EE31/13/9 |
30.9±0.60 |
13.4±0.20 |
9.4±0.30 |
9.4±0.30 |
21.9 min |
8.90±0.3 |
84.40 |
62.60 |
5280.00 |
2950±25% |
3600 ± 25% |
29.80 |
| EE33/15/13 |
33.0±0.80 |
140,8 ± 0.20 |
12.7±0.30 |
90,8 ± 0.30 |
23.7 min. |
10 ± 0.2 |
115.10 |
69.20 |
7965.40 |
3700±25% |
4500 ± 25% |
43.80 |
| EE35/14.4/9.5 |
34.9±0.70 |
14.45±0.20 |
9.50±0.30 |
9.4±0.30 |
25.40 min. |
90,8 ± 0.2 |
87.30 |
70.30 |
6137.19 |
3800 ± 25% |
3500±25% |
33.60 |
| EE40/17/12 |
40.0±0.60 |
17.10±0.20 |
12.0±0.30 |
11.70±0.30 |
27.50 min. |
10.3±0.2 |
146.10 |
77.45 |
11315.45 |
4200±25% |
6000±25% |
62.80 |
| EE41/16/13 |
41.3±0.50 |
150,8 ± 0.25 |
12.7±0.25 |
12.7±0.25 |
28.0 min |
9.55±0.25 |
161.20 |
73.90 |
11912.68 |
5500±25% |
6700 ± 25% |
66.70 |
| EE42/21/15 |
42.0±0.50 |
21.2±0.25 |
15.0±0.30 |
12.0±0.30 |
29.5 min |
15.4±0.25 |
177.00 |
98.30 |
17399.10 |
4000±25% |
6000±25% |
94.50 |
| EE42/21/20 |
42.0±0.50 |
21.2±0.25 |
20.0±0.30 |
12.0±0.30 |
29.5 min |
15.4±0.25 |
236.20 |
98.30 |
23218.46 |
6300 ± 25% |
7700±25% |
129.00 |
| EE42/7/16.5B |
42.0±0.60 |
60,80 ± 0.20 |
16.5±0.30 |
40,8 ± 0.20 |
37.00 min |
4.5±0.2 |
77.10 |
57.80 |
4456.38 |
2800 ± 25% |
3500±25% |
29.50 |
| EE42/7/24A |
42.0±0.60 |
60,80 ± 0.20 |
24.0±0.30 |
6.0±0.20 |
35.40 min. |
30,8 ± 0.2 |
144.00 |
54.60 |
7862.40 |
6200±25% |
8000±25% |
48.80 |
| EE42.5/22/20 |
42.5±0.50 |
21.5±0.25 |
20.0±0.40 |
12.0±0.30 |
30.0 min |
15.45±0.25 |
240.50 |
99.30 |
23881.65 |
6300 ± 25% |
7700±25% |
130.70 |
| EE42.5/22/25 |
42.5±0.50 |
21.5±0.25 |
240,8 ± 0.40 |
12.0±0.30 |
30.0 min |
15.45±0.25 |
298.60 |
99.30 |
29650.98 |
7200±25% |
9000±25% |
162.00 |
| EE50/6/16.5 |
50.0±0.60 |
6.45±0.15 |
16.50±0.30 |
5.60±0.2 |
43.40 min. |
3.7±0.15 |
92.50 |
62.25 |
5758.13 |
3500±25% |
4400±25% |
37.55 |
| EE50/8/20.3D |
50.0±0.50 |
7.70±0.15 |
20.30±0.30 |
6.50±0.2 |
43.00 min |
40,8 ± 0.15 |
122.30 |
65.70 |
8035.11 |
3800 ± 25% |
4800±25% |
51.00 |
| EE50/27/15 |
50.0±0.70 |
27.2±0.20 |
14.60±0.30 |
14.60±0.3 |
34.10 min |
180,6 ± 0.2 |
225.20 |
119.50 |
26911.40 |
5000±25% |
6000±25% |
147.30 |
| EE51.3/14.4/23.8 |
51.3±0.80 |
14.4±0.20 |
230,8 ± 0.40 |
15.0±0.3 |
36.9±0.8 |
7.2±0.2 |
346.40 |
73.50 |
25460.40 |
12000±25% |
14800±25% |
146.00 |
| EE55/28/21 |
55.0±1.00 |
27.5±0.30 |
20.75±0.30 |
16.95±0.35 |
37.5 min |
18.9±0.4 |
349.00 |
124.00 |
43200.00 |
6000±25% |
8400 ± 25% |
236.60 |
| EE55/28/25 |
55.0±1.00 |
27.5±0.30 |
24.7±0.30 |
16.95±0.35 |
37.5 min |
18.9±0.4 |
420.00 |
124.00 |
52100.00 |
7000±25% |
9500 ± 25% |
280.40 |
| EE60/4.5/50 |
60.3±0.70 |
4.50±0.15 |
50.0±0.50 |
10.0±0.30 |
52.3±0.7 |
2 ± 0.15 |
270.60 |
59.50 |
16100.70 |
- |
1400±25% |
114.00 |
| EE60/5.7/50 |
60.3±0.70 |
5.70±0.15 |
50.0±0.50 |
10.0±0.30 |
52.3±0.7 |
3 ± 0.15 |
295.00 |
63.50 |
18732.50 |
- |
1450±25% |
126.80 |
| EE65/33/27 |
65.1±1.40 |
32.5±0.30 |
26.9±0.50 |
19.65±0.35 |
44.2 min. |
220,6 ± 0.4 |
535.00 |
147.00 |
78600.00 |
8000±25% |
10080±25% |
419.00 |
| EE70/33/32 |
70.5±1.20 |
32.95±0.30 |
310,6 ± 0.50 |
21.65±0.35 |
48.0 min |
22.25±0.4 |
682.35 |
150.00 |
102352.5 |
10000±25% |
13500±25% |
565.00 |
| EE85/45/27 |
85.0±2.0 |
44.50±0.50 |
26.5±0.50 |
26.50±0.5 |
56.0 min |
30.5±0.5 |
717.30 |
196.50 |
140949.5 |
7800±25% |
9800 ± 25% |
780.00 |
| EE85/45/32 |
85.0±2.0 |
44.50±0.50 |
31.5±0.50 |
26.50±0.5 |
56.0 min |
30.5±0.5 |
837.30 |
198.80 |
166455.2 |
10000±25% |
13500±25% |
925.00 |
Nota:
Condições de ensaio do valor AL: 1kHz, 0,3V, 100T
O acima é a especificação padrão da nossa empresa e pode ser projetado de acordo com os requisitos especiais dos clientes. |
