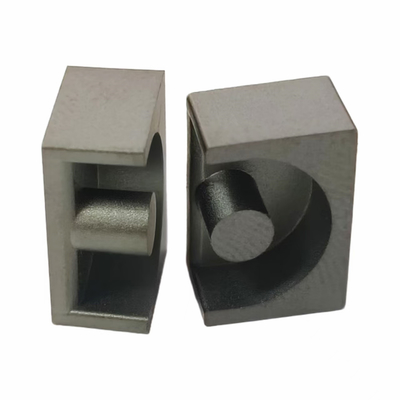

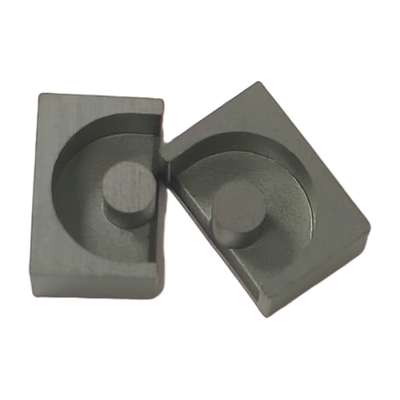

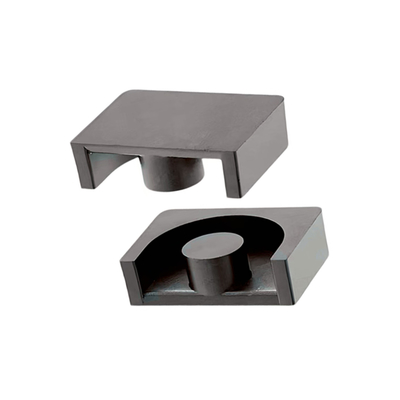

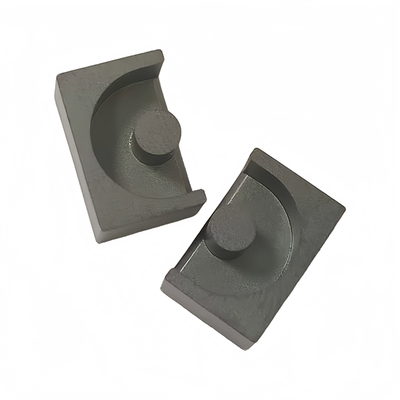

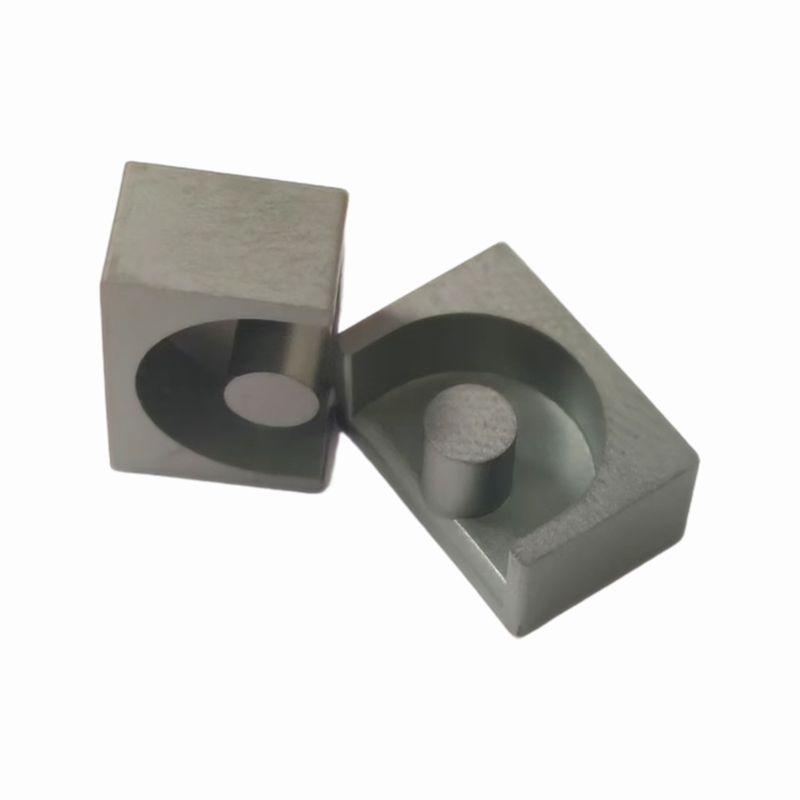

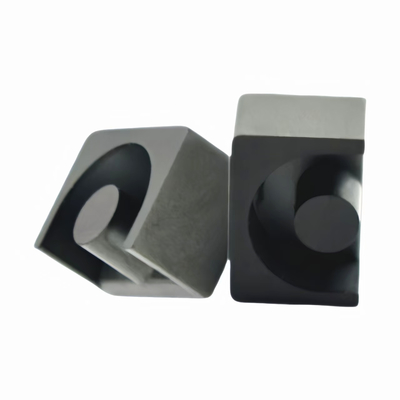

Vantagens
1. Alta permeabilidade magnética: o núcleo de alimentação Mn-Zn do tipo EP tem uma elevada permeabilidade magnética, o que garante uma conversão eficiente de energia eletromagnética sob baixa intensidade do campo magnético.Isto ajuda a melhorar o desempenho dos dispositivos electrónicos, especialmente em conversores de potência de alta frequência, filtros e transformadores de isolamento dentro de equipamentos electrónicos de potência.
2Baixa perda: Este tipo de núcleo apresenta baixas perdas, particularmente em aplicações de alta frequência, reduzindo a dissipação de energia e melhorando assim a eficiência do dispositivo.Isto é crucial para dispositivos eletrónicos que priorizam a alta eficiência.
3Características de temperatura favoráveis: à temperatura ambiente, o núcleo de alimentação Mn-Zn do tipo EP apresenta boas características de temperatura, com a sua perda inversamente proporcional à temperatura.Isto impede o aumento contínuo da temperatura, mantendo o desempenho estável do dispositivo.
4. Multi-Output Design: O esqueleto do núcleo do tipo EP está equipado com múltiplos terminais, facilitando o projeto de transformadores de multi-output para atender a diversos requisitos de circuito.
5. Excelente resistência mecânica: Embora a resistência mecânica dos anéis de ferrite Mn-Zn seja relativamente baixa,O núcleo de alimentação Mn-Zn do tipo EP pode ter a sua resistência mecânica aumentada através de processos de fabrico otimizados, adaptando-se a vários cenários de aplicação.
Áreas de aplicação
1Telecomunicações: O núcleo de alimentação Mn-Zn do tipo EP é amplamente utilizado em terminais de troca controlados por programa e equipamentos electrónicos de precisão, servindo como componente vital em transformadores de banda larga,Indutores, transformadores de isolamento e transformadores de correspondência.
2Sistemas de alimentação: nos transformadores de conversão de energia e nos estranguladores, em leitores de DVD, em flashes de câmara, em equipamentos de comunicação e noutros dispositivos electrónicos, o núcleo de alimentação Mn-Zn do tipo EP desempenha um papel importante.
3Outras aplicações: O núcleo de alimentação Mn-Zn do tipo EP também é utilizado em transformadores de alimentação de modo de comutação, transformadores de pulso, lastros eletrônicos e vários outros dispositivos eletrônicos.Seu desempenho superior fornece a estes dispositivos um suporte eletromagnético estável e confiável.
Fig.1
| Especificações |
Figura |
Dimensão ((mm) |
Parâmetro eficaz |
Coeficiente de indução AL ((nH/N2) |
Peso |
| A |
B |
C |
C1 |
D |
E |
F |
Aaaaaaaaa2) |
Le (mm) |
Ve(mm3) |
BP40 |
BP95 |
(gramas/par) |
| EP13 |
1 |
12.7±0.3 |
6.65±0.20 |
80,8 ± 0.20 |
- |
4.35±0.20 |
9.8min |
4.7±0.20 |
19.50 |
23.60 |
460.20 |
1500±25% |
1850±25% |
5.70 |
| EP17 |
1 |
18.2±0.4 |
8.70±0.20 |
11.0±0.25 |
- |
5.70±0.20 |
12.30min |
50,85 ± 0.20 |
34.00 |
28.00 |
953.30 |
2400 ± 25% |
3000±25% |
14.20 |
| EP20 |
1 |
24.0±0.5 |
11.0±0.20 |
15.0±0.40 |
- |
80,8 ± 0.30 |
16.10min |
7.40±0.20 |
78.70 |
40.15 |
3159.81 |
4000±25% |
5000±25% |
33.10 |
| EP25-2 |
2 |
25.0±0.5 |
25.5±0.20 |
45.0±0.20 |
32.0±0.50 |
12.5±0.30 |
18.30min |
21.0±0.25 |
365.6 |
109.8 |
40126.3 |
- |
10000±25% |
216.6 |
| EP43.5 |
3 |
24.0±0.5 |
11.0±0.20 |
15.0±0.40 |
45.0±0.20 |
80,8 ± 0.30 |
16.10min |
7.40±0.20 |
481.3 |
121.14 |
58305.7 |
- |
13000±25% |
323.2
|
| Nota: |
|
|
|
|
|
|
|
|
|
| As condições de ensaio para o valor AL são: 1KHz, 0,3V e 10T |
|
|
|
|
| As especificações acima são as especificações padrão da nossa empresa, e podem ser projetadas de acordo com os requisitos especiais dos clientes. |
