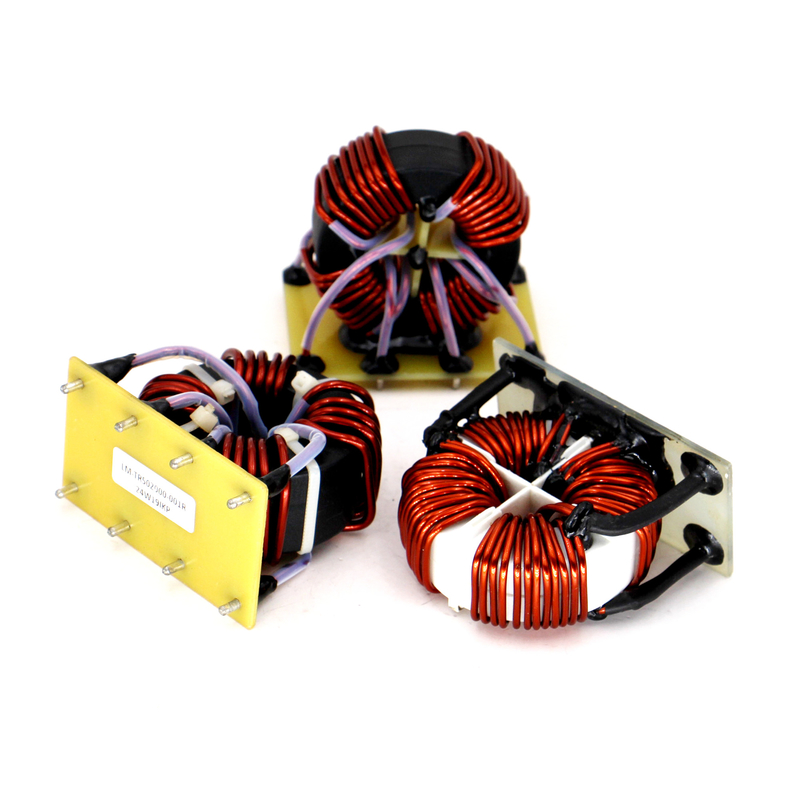

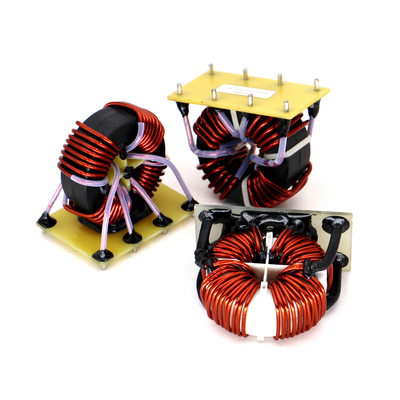

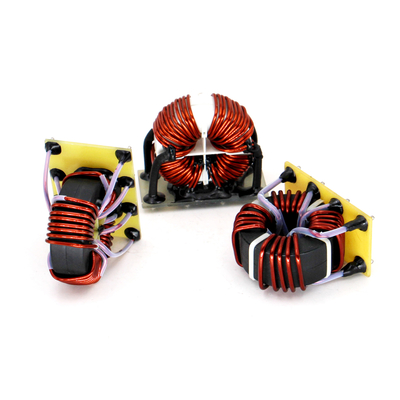

Empilhadeiras de estrangulamento de modo comum de quatro fases verticais de núcleo de liga nanocristalina

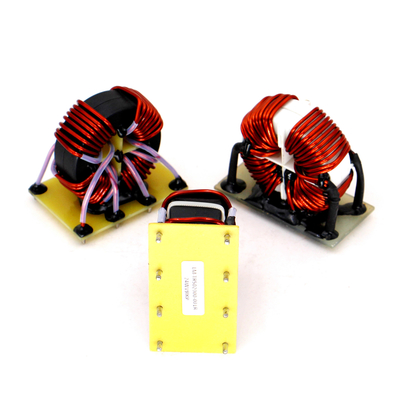

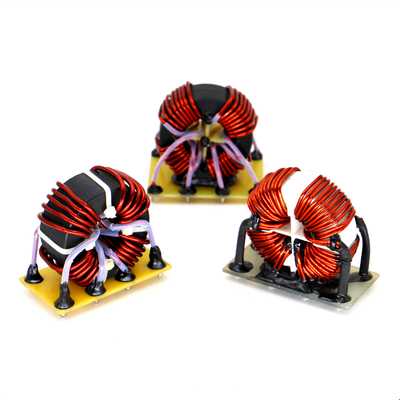

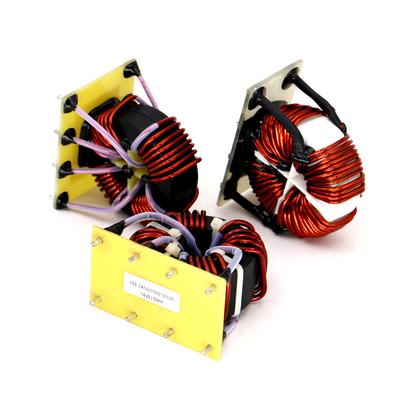

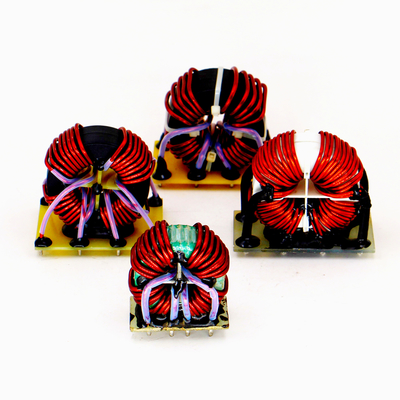

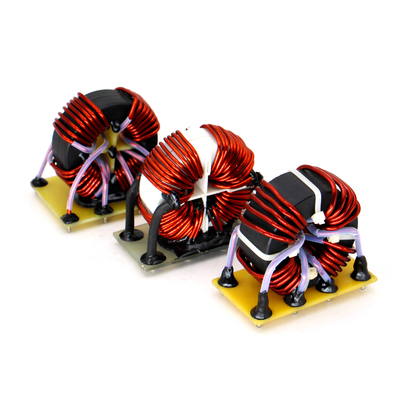

Nano-Crystalline Alloy Core Vertical 4-Phase Common Mode Choke Coils

Detalhes do produto:

Lugar de origem:	China
Marca:	IKP
Número do modelo:	Informações sobre o sistema de gestão de risco

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	200 PCS
Preço:	0.69USD
Detalhes da embalagem:	cartão
Tempo de entrega:	5-15 dias úteis
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	10,000PCS/semana

contacto

Descrição de produto detalhada

Características e aplicação
▪ Enrolamentos separados para a capacidade mínima de enrolamento
▪ Enrolamentos de camada única para a maior impedância de modo comum na faixa de frequência mais ampla
▪ OU ferida em invólucro de nylon para proteger as bobinas
▪ O espaçador fornece uma distância de arrasto de 1-3 mm para conformidade UL, CSA, IEC
▪ Todos os materiais usados são UL94-VO reconhecidos
▪ Temperatura de operação:-40oCpara +105oCAdequado para frequências de 50 Hz a 500 KHz
▪ Disponível em montagem vertical ou horizontal
▪ Aplicação inclui filtragem de linhas de alimentação, EMI/REI para fontes de alimentação de modo switch
▪ Disponível em cabeçalho vertical para facilitar a montagem do PCB
▪ Fácil montagem de placas FR-4 Boa resistência a vibrações
Empilhadeiras de estrangulamento de modo comum de quatro fases verticais de núcleo de liga nanocristalina

Características elétricas:

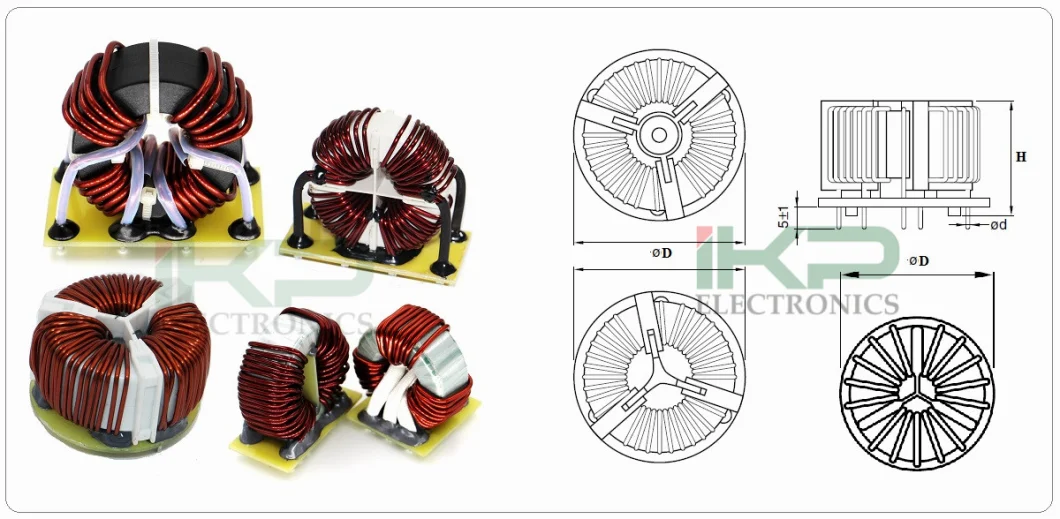

Chaves de linha de modo comum toroidais montadas no cabeçalho

Parte N.O. #TOD-L-I (((A)	Indutividade	Max. D.C. Resistência	Corrente Classificação	Instalação	Dimensão ((mm) Tamanho da bobina código A×B×C
#T310-280-13	0.280mH	2.9milli-ohm	13A	Horizontal	38×38×19
#T250-425-8	0.425mH	4.26milli-ohm	8A	Vertical	32×30×21
#T310-580-13	0.580mH	10 milímetros-ohm	13A	Vertical	38×38×18
#T250-1000-8	1.000 mH	0.02 ohms	8A	Vertical	30×28×13
#T220-1000-3.2	1.000 mH	15.3milli-ohm	3.2A	Vertical	26×26×17
#T220-1500-2	1.500mH	18.0milli-ohm	3.2A	Vertical	26×26×18
#T220-1800-5	1.800mH	0.05 ohm	5A	Horizontal	26×28×18
#T220-2200-5	2.200mH	0.04 ohms	5A	Vertical	26×26×19
#T250-3500-1.5	3.500mH	80.0milli-ohm	1.5A	Horizontal	30×32×16
#T250-3700-4	3.700mH	0.007 ohm	4A	Vertical	30×32×17
#T310-7200-2.5	7.200mH	93.0milli-ohm	2.5A	Horizontal	38×40×18
#T310-11000-1.5	11.000 mH	184.0milli-ohm	1.5A	Vertical	40×40×19

Baixo perfil, pequeno tamanho, estrangulamento de modo comum

Parte N.O. #TOD-L-I (((A)	Indutividade	Max. D.C. Resistência	Corrente contínua Classificação	Instalação	Dimensão ((mm) Tamanho da bobina código A×B×C
#T220-1180-7.5	1.180mH	12.5milli-ohms	7.5 amperes	Horizontal	26×28×20
#T220-65-23.5	65.000μH	00,9 milli-ohms	23.5 amperes	Vertical	26×26×18
#T220-100-19	100.000μH	10,3 mili-ohms	19 Ampères	Vertical	28×26×18
#T220-180-15	180.000μH	2.5milli-ohms	15 Ampères	Vertical	26×26×20
#T220-470-12	470.000μH	4.0milli-ohms	12 Ampères	Vertical	28×26×18
#T220-880-9	880.000μH	6.5milli-ohms	9 Ampères	Horizontal	28×30×20

Estrangulamentos de linha de modo comum de alta corrente

Parte N.O. #TOD-L-I (((A)	Indutividade	Max. D.C. Resistência	Corrente Classificação	Instalação	Dimensão ((mm) Tamanho da bobina código A×B×C
#T310-100-30	0.100mH	3.0milli-ohms	30 amperes	Horizontal	38×40×18
#T310-100-30A	0.100mH	3.0milli-ohms	30 amperes	Vertical	36×36×15
#T310-150-20	0.150mH	3.4milli-ohms	20 Amops	Horizontal	36×36×16
#T310-150-20A	0.150mH	3.4milli-ohms	20 Amops	Vertical	38×38×18
#T310-150-30	0.150mH	3.5milli-ohms	30 amperes	Vertical	38×38×19
#T250-200-15	0.200mH	5milli-ohms	15 Ampères	Horizontal	30×28×15
#T310-200-18	0.200mH	5milli-ohms	18 Ampères	Horizontal	36×36×16
#T310-200-15A	0.200mH	5milli-ohms	15 Ampères	Vertical	38×38×18
#T250-200-18	0.200mH	5milli-ohms	18 Ampères	Vertical	30×28×15
#T250-300-15	0.300mH	7.3milli-ohms	15 Ampères	Horizontal	30×32×18
#T250-300-15A	0.300mH	7.3milli-ohms	15 Ampères	Vertical	30×28×17
#T250-600-9	0.600mH	10milli-ohms	9 Ampères	Horizontal	30×30×18
#T250-600-9	0.600mH	10milli-ohms	9 Ampères	Vertical	30×28×19

*Podemos projetar e fabricar peças personalizadas com requisitos específicos
