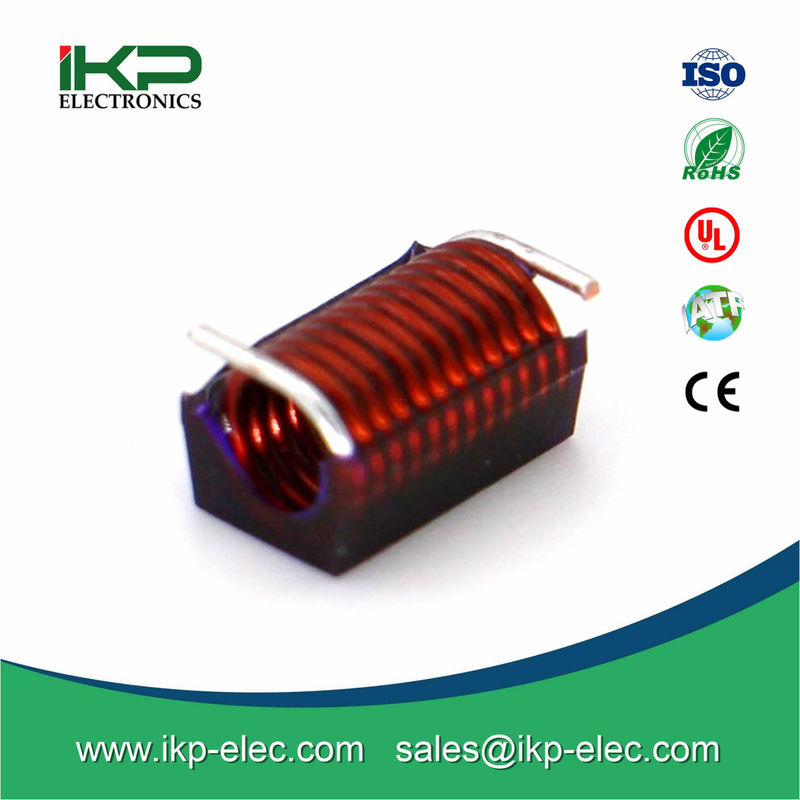

SMD Flat Top Air Core Choke Coils / Indutores
SMD Flat Top Air Core Choke é a melhor escolha para substituir a bobina de mola tradicional, especialmente adequada para produtos terminais de alta frequência.Tem uma indutividade estável e a flutuação da indutividade é muito pequenaMesmo bobinas de grau nH podem ser mantidas dentro de uma faixa de tolerância de 5%. Ao mesmo tempo, o projeto de baixa impedância de CC reduz muito sua perda e melhora a saída.
A IKP pode fornecer serviços de concepção personalizados e requisitos de tolerância mais rigorosos, incluindo diferentes valores de indutividade e Q.Ele pode combinar perfeitamente com circuitos de alta frequência e é a melhor escolha para a seleção de produtos de ponta.
Características:
• Valor Q elevado, frequência elevada
• Frequência de ressonância elevada
• Boa estrutura e fácil de usar
• Compatível com a RoHS e livre de halogênio
• O menor pode ser de 1,8 mm * 1,4 mm * 1,4 mm
• Embalagem: fita e bobina
• SMT Embalagem automática
• Aceitar as especificações especiais do cliente
Aplicações:
Amplificador de potência, módulo de antena, oscilador, rede móvel (GSM, CDMA, PDC, etc.), sintonizador de TV digital, equipamento de comunicação de alta frequência, equipamento sem fios e equipamento Bluetooth.
Parâmetros de desempenho físico e elétrico:
| Parte n.o |
Indutividade
(nH)
|
Fator de qualidade
MIN
|
Teste Frequência.
(mHz)
|
FRS
(MHz) MIN
|
DCR
(mΩ) MAX
|
T |
Corrente nominal
(A) MAX
|
| SFAC-0403-2N5K |
2.5 |
145 |
150 |
12500 (ref) |
1.1 |
1 |
4.0 |
| A partir de 1 de janeiro de 2016, a Comissão deve apresentar um relatório sobre a aplicação do presente regulamento. |
5.0 |
140 |
150 |
6500 (ref) |
1.8 |
2 |
4.0 |
| Classificação dos produtos |
8.0 |
140 |
150 |
5000 (ref) |
2.6 |
3 |
4.0 |
| SFAC-0403-12N5J |
12.5 |
137 |
150 |
3300 (ref) |
3.4 |
4 |
4.0 |
| SFAC-0403-18N5J |
18.5 |
132 |
150 |
2500 (ref) |
3.9 |
5 |
4.0 |
| SFAC-0504-22NJ |
22 |
100 |
150 |
3200 (ref) |
4.2 |
4 |
3.0 |
| SFAC-0504-27NJ |
27 |
100 |
150 |
2700 (ref) |
4.0 |
5 |
3.5 |
| SFAC-0504-33NJ |
33 |
100 |
150 |
2500 (ref) |
4.8 |
5 |
3.0 |
| SFAC-0504-39NJ |
39 |
100 |
150 |
2100 |
4.4 |
6 |
3.0 |
| SFAC-0504-47NJ |
47 |
100 |
150 |
2100 |
5.6 |
6 |
3.0 |
| SFAC-0504-56NJ |
56 |
100 |
150 |
1500 |
6.2 |
7 |
3.0 |
| SFAC-0504-68NJ |
68 |
100 |
150 |
1500 |
8.2 |
7 |
2.5 |
| SFAC-0504-82NJ |
82 |
100 |
150 |
1300 |
9.4 |
8 |
2.5 |
| SFAC-0504-R10J |
100 |
100 |
150 |
1200 |
12.3 |
9 |
1.7 |
| SFAC-0504-R12J |
120 |
100 |
150 |
1100 |
17.3 |
9 |
1.5 |
| SFAC-0703-17N5J |
17.5 |
100 |
150 |
2200 |
4.5 |
6 |
4.0 |
| SFAC-0703-22NJ |
22.0 |
102 |
150 |
2100 |
5.2 |
7 |
4.0 |
| Classe A: |
28.0 |
105 |
150 |
1800 |
6.0 |
8 |
4.0 |
| SFAC-0703-33N5J |
35.5 |
112 |
150 |
1500 |
6.8 |
9 |
4.0 |
| SFAC-0703-43NJ |
43.0 |
106 |
150 |
1200 |
7.9 |
10 |
4.0 |
| SFAC-1006-90NJ |
90 |
95 |
50 |
1140 |
15.0 |
9 |
3.5 |
| SFAC-1006-R111J |
111 |
87 |
50 |
1020 |
15.0 |
10 |
3.5 |
| SFAC-1006-R130J |
130 |
87 |
50 |
900 |
20.0 |
11 |
3.0 |
| SFAC-1006-R169J |
169 |
95 |
50 |
875 |
25.0 |
12 |
3.0 |
| SFAC-1006-R206J |
206 |
95 |
50 |
800 |
30.0 |
13 |
3.0 |
| SFAC-1006-R222J |
222 |
92 |
50 |
730 |
35.0 |
14 |
3.0 |
| SFAC-1006-R246J |
246 |
95 |
50 |
685 |
35.0 |
15 |
3.0 |
| SFAC-1006-R307J |
307 |
95 |
50 |
660 |
35.0 |
16 |
3.0 |
| SFAC-1006-R380J |
380 |
95 |
50 |
590 |
50.0 |
17 |
2.5 |
| SFAC-1006-R422J |
422 |
95 |
50 |
540 |
60.0 |
18 |
2.5 |
| SFAC-1006-R491J |
491 |
95 |
50 |
535 |
65.0 |
19 |
2.0 |
| SFAC-1006-R538J |
538 |
87 |
50 |
490 |
90.0 |
20 |
2.0 |
