Casa Produtos Asfixia da linha de alimentação por fio plano

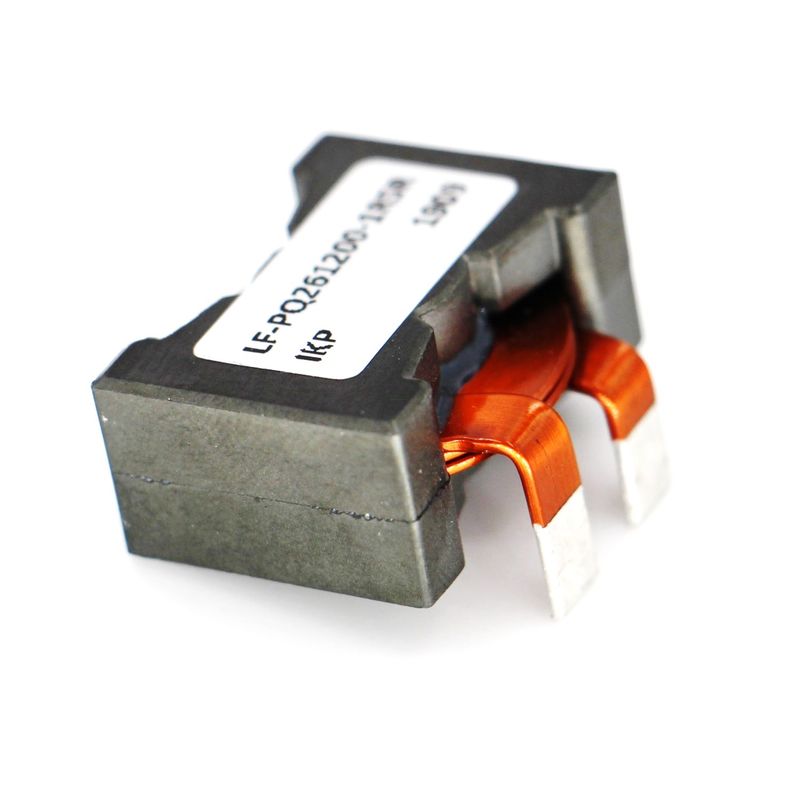

Indutor de potência planar blindado com enrolamento de fio plano de tipo PQ

PQ Type Flat Wire Winding Shielded Planar Power Inductor

Detalhes do produto:

Lugar de origem:	China
Marca:	IKP
Certificação:	UL/CE/RoHS/REACH
Número do modelo:	LF-PQ261200-1R5R-1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100
Preço:	CNY+0.55~0.95+PIECES
Detalhes da embalagem:	Blister + cartão + bandeja
Tempo de entrega:	5-10 dias úteis
Termos de pagamento:	T/T, Western Union, MoneyGram, D/P, D/A, L/C
Habilidade da fonte:	dia 10000+pieces+per

contacto

Descrição de produto detalhada

Materiais:	Núcleo de ferrita mole	Círculo:	Fio liso
Tipo:	Proteção 2612/14

As linhas planas são ideais para aplicações de alta potência. Nos projetos de indutores de alta potência, os fios esmaltados não têm vantagem.

O fio plano tem excelente dissipação de calor e é adequado para aplicações de indução de alta potência e alta densidade.

O enrolamento de fio plano alcança um DCR muito baixo, circuito magnético fechado, ruído de zumbido ultra baixo.

O fio plano pode dispersar uniformemente o campo elétrico, minimizar a capacitância parasitária, alcançar o melhor efeito EMI e resolver completamente o problema de compatibilidade eletromagnética.

Características:

•Tamanho do núcleo: PQ2012/2014/2016/2614/2915/2918

•Lançamento de arame plano, protegido magneticamente

•Resistência de corrente contínua mais baixa (DCR)

•Resistência AC mais baixa (perda do efeito da pele)

•Corrente de saturação elevada

•Pedaço de solda extra para maior estabilidade mecânica

•Compatibilidade com a RoHS e livre de halogênio

Indutor de potência planar blindado com enrolamento de fio plano de tipo PQ

PARTE NÃO.	A	B	C ((MAX)	D ((MAX)	E ((MIN)	F	G
PQ2012	20.5±0.4	14.0±0.3	22.5	12.0	2.0	3.5±0.2	5.0±0.2
PQ2014	20.5±0.4	14.0±0.3	22.5	14.5	2.0	3.5±0.2	5.0±0.2
PQ2016	20.5±0.4	14.0±0.3	22.5	16.5	2.0	3.5±0.2	5.0±0.2
PQ2614	27.5±0.5	19.5±0.5	27.9	16.0	3.8	30,8 ± 0.2	60,6 ± 0.5
PQ2915	27.5±0.5	19.5±0.5	27.9	15.4	3.8	30,8 ± 0.2	60,6 ± 0.5
PQ2918	27.5±0.5	19.5±0.5	27.9	17.8	3.8	30,8 ± 0.2	60,6 ± 0.5

Parte Número	Corrente nominal (A) MAX	Indutividade (uH) MIN	DCR (mΩ) MAX
PQ2614-1R0L	> 100	1.0	1.2
PQ2614-1R5L	> 100	1.5	1.6
PQ2614-2R2H	> 100	2.2	1.9
PQ2614-2R2L	84.0	2.2	1.6
PQ2614-3R3H	66.9	3.3	1.9
PQ2614-3R3L	54.0	3.3	1.6
PQ2614-4R7H	48.0	4.7	1.9
PQ2614-4R7L	36.9	4.7	1.6
PQ2614-6R8H	34.5	6.8	1.9
PQ2614-6R8L	26.0	6.8	1.6
PQ2614-100H	21.5	10	1.9
PQ2614-100L	16.2	10	1.6
PQ2614-150H	14.0	15	1.9
PQ2614-150L	9.8	15	1.6
PQ2614-220H	8.6	22	1.9
PQ2614-220L	6.0	22	1.6
PQ2614-330H	5.1	33	1.9
PQ2614-330L	2.6	33	1.6

Indutor de potência planar blindado com enrolamento de fio plano de tipo PQ
